کانکتور نظامی 9 پین Kukdong؛ KD3106A 20-18S و KD3102A 20-18P

ترکیب پلاگ (سرکابلی) مستقیم با پارت نامبر KD3106A 20-18S و رسپتاکل (روپنلی) نصب‌شونده روی بدنه با پارت نامبر KD3102A 20-18P از شرکت Kukdong، یک اتصال دایره‌ای بسیار مستحکم و قابل‌اطمینان را تشکیل می‌دهد (اگر با واژه‌های پلاگ و رسپتاکل آشنایی ندارید از مطلب “کانکتور نظامی چیست؟ (راهنمای جامع)” دیدن فرمایید. این راهکار اتصال که توسط Kukdong و مطابق با استانداردهای سخت‌گیرانه MIL-DTL-5015 مهندسی شده، برای کاربردهای حیاتی و حساس (Mission-critical) طراحی گردیده است. چه در سیستم‌های اتوماسیون کارخانه، ماشین‌آلات سنگین و مقاوم، شبکه‌های توزیع برق و چه در تجهیزات سنگین صنعتی، این جفت انتقال پایدار و بی‌نقص برق و سیگنال را حتی تحت فشارهای عملیاتی شدید تضمین می‌کنند.

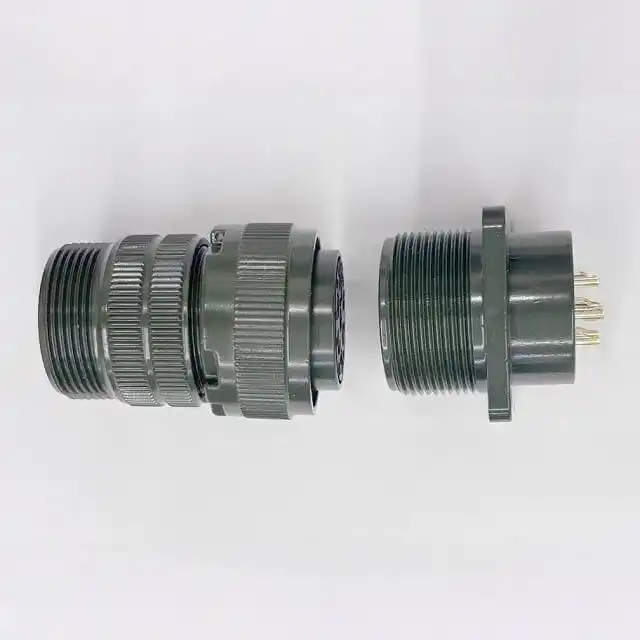

نمای کلی کانکتور نظامی 9 پین Kukdong؛ KD3106A 20-18S و KD3102A 20-18P

این پیکربندی خاص، یک رابط اتصال کامل و مستحکم میان پنل و کابل برای مصارف سنگین صنعتی ایجاد می‌کند.

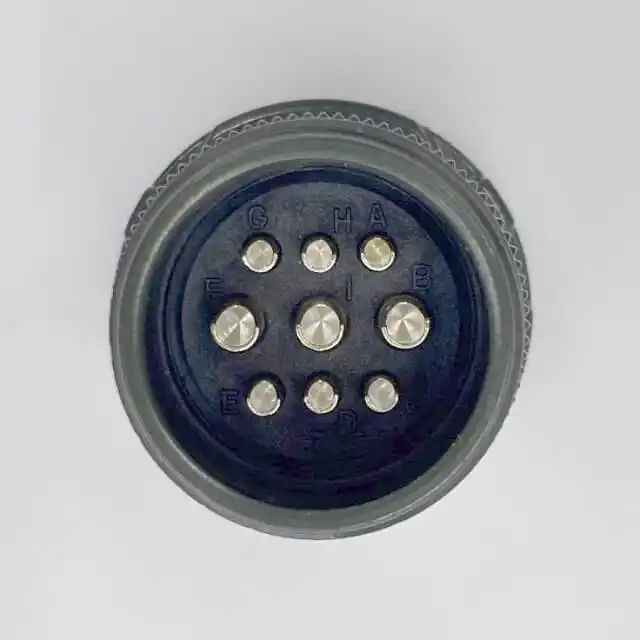

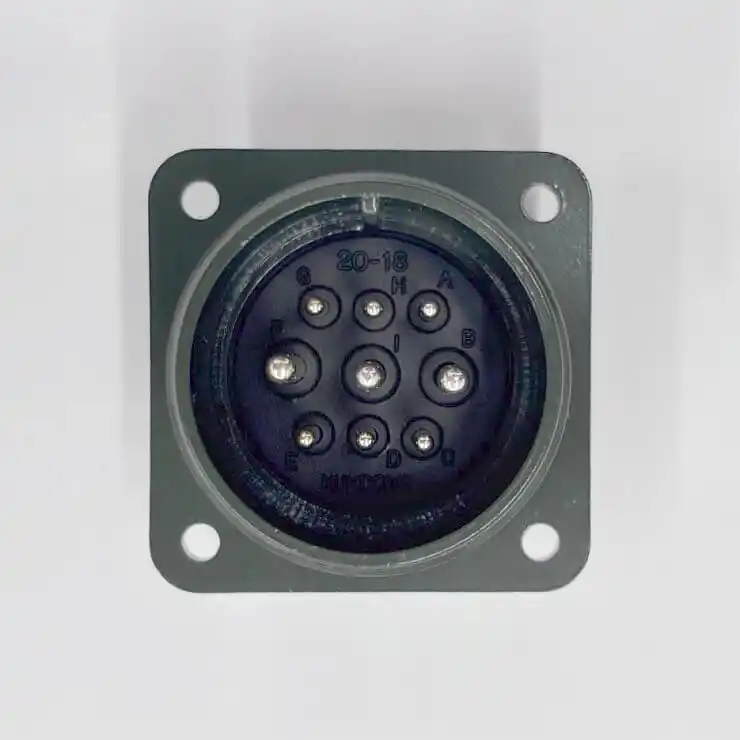

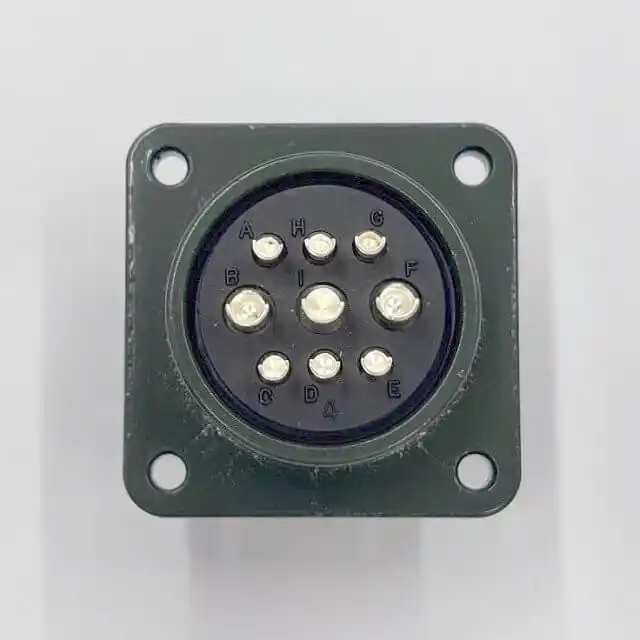

∗ KD3102A 20-18P (سمت پنل): این قطعه یک رسپتاکل با فلنج مربعی و قابلیت نصب روی بدنه (باکس) است که برای اتصال دائمی به شاسی تجهیزات، محفظه‌های محافظ یا پنل‌های کنترلی طراحی شده است. این بخش دارای کنتاکت نوع “P” (پین/نر) می‌باشد. طراحی بدنه یکپارچه آن، امکان هدایت مستقیم سیم‌کشی به مدار داخلی محفظه دستگاه را فراهم می‌سازد.

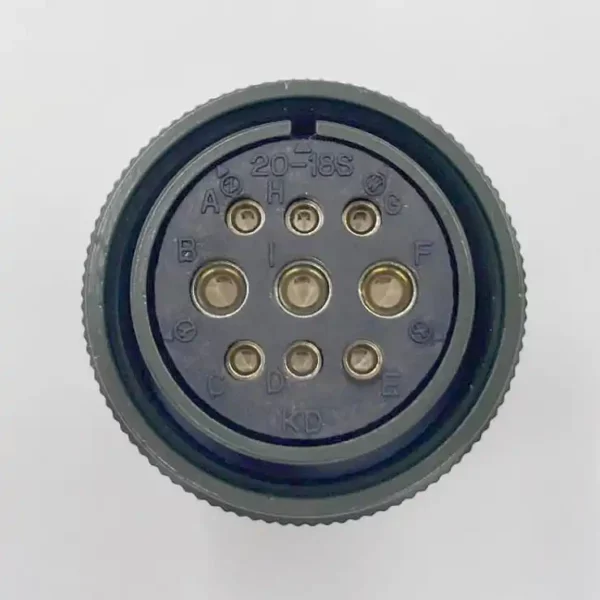

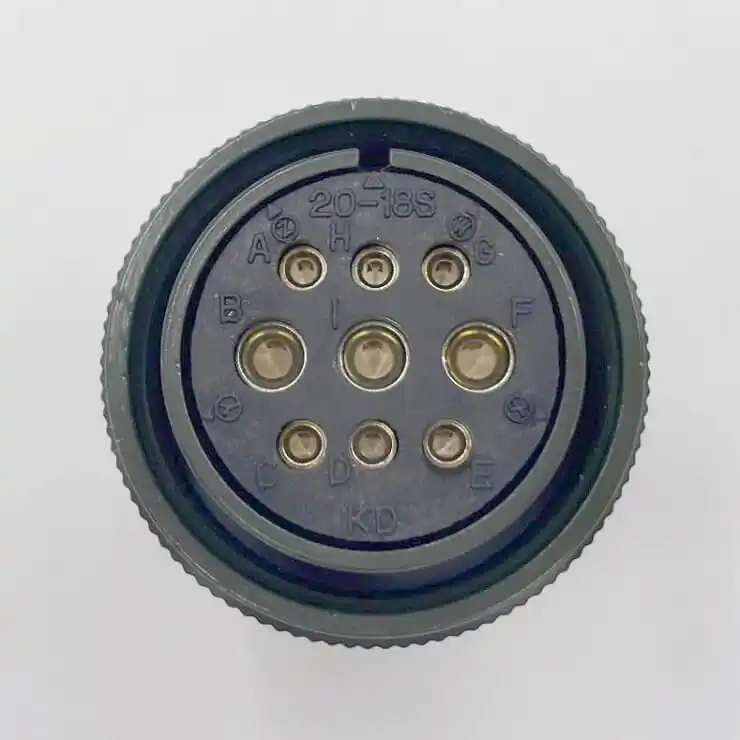

∗ KD3106A 20-18S (سمت کابل): این قطعه یک پلاگ استوانه‌ای مستقیم است که برای اتصال سیم در انتهای یک مجموعه کابل متحرک یا قابل‌جداشدن طراحی شده است. این مدل از ساختار کنتاکت نوع “S” (سوکت/ماده) بهره می‌برد که انتقال ایمن و محافظت‌شده (بدون خطر تماس مستقیم) برق از کابل منبع را تضمین می‌کند. شناسه کلاس “A” نشان‌دهنده پیکربندی بک‌شل (backshell) یکپارچه و غیرمهروموم‌شده در برابر عوامل محیطی است که حداکثر حفاظت مکانیکی و کاهش فشار کششی (strain relief) را برای سیم‌کشی‌های سنگین در محیط‌های غیرغوطه‌ور فراهم می‌آورد.

پیکربندی پین‌ها و مشخصات الکتریکی

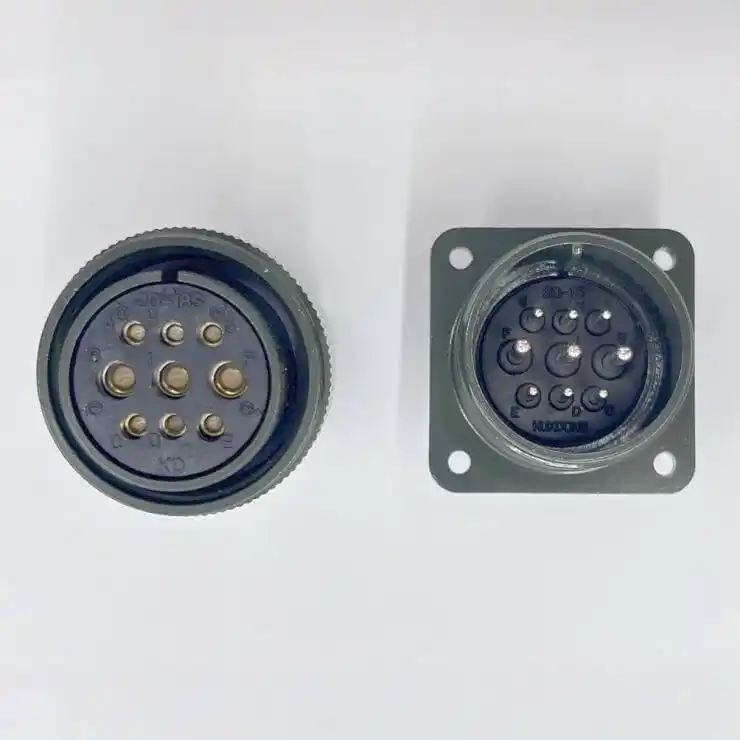

هر دو بخش کانکتور نظامی 9 پین Kukdong؛ KD3106A 20-18S و KD3102A 20-18P از آرایش داخلی (Insert) تخصصی 18-20 استفاده می‌کنند که چیدمانی ترکیبی با مجموع ۹ کنتاکت را ارائه می‌دهد. این پیکربندی با فراهم کردن امکان انتقال جریان‌های متفاوت (دو سطح آمپراژ) در یک محفظه واحد، فضای داخلی را بهینه می‌سازد و به مهندسان اجازه می‌دهد تا خطوط مجزای برق و کنترل را در یک رابط واحد و منظم ادغام کنند:

∗ وجود 6 کنتاکت استاندارد: بهینه‌سازی‌شده برای حلقه‌های کنترل، سیگنال‌های حسگر یا خطوط برق کمکی ولتاژ پایین؛ با قابلیت تحمل ایمن ۱۳ آمپر برای هر پین.

∗ وجود 3 کنتاکت جریان‌بالا: تعبیه‌شده برای تغذیه اصلی برق، فازهای موتور یا مسیرهای اتصال به زمین (ارت) ویژه کارهای سنگین؛ با قابلیت تحمل ۲۳ آمپر برای هر پین.

کنتاکت‌ها از آلیاژ مس مرغوب با آبکاری نقره باکیفیت ساخته شده‌اند تا حداقل مقاومت تماسی، رسانایی عالی و مقاومت در برابر اکسیداسیون (زنگ‌زدگی) در طول عمر عملیاتی طولانی‌مدت تضمین شود.

یکپارچگی مکانیکی و دوام صنعتی

بدنه این کانکتورها برای مقاومت در محیط‌های فیزیکی سخت طراحی شده و از آلیاژ آلومینیوم با استحکام بالا ماشین‌کاری شده است. سطح کانکتور نظامی 9 پین Kukdong؛ KD3106A 20-18S و KD3102A 20-18P با پوشش بادوام و مقاوم در برابر خوردگیِ «کرومات زیتونی‌رنگ» (Olive Drab) بر روی لایه‌ای از آبکاری کادمیوم پوشانده شده است. این محافظ بیرونیِ مستحکم، امکان عملکرد بی‌نقص مجموعه را در بازه دمایی وسیع، از منفی ۵۵ درجه تا مثبت ۱۲۵ درجه سانتی‌گراد فراهم می‌کند.

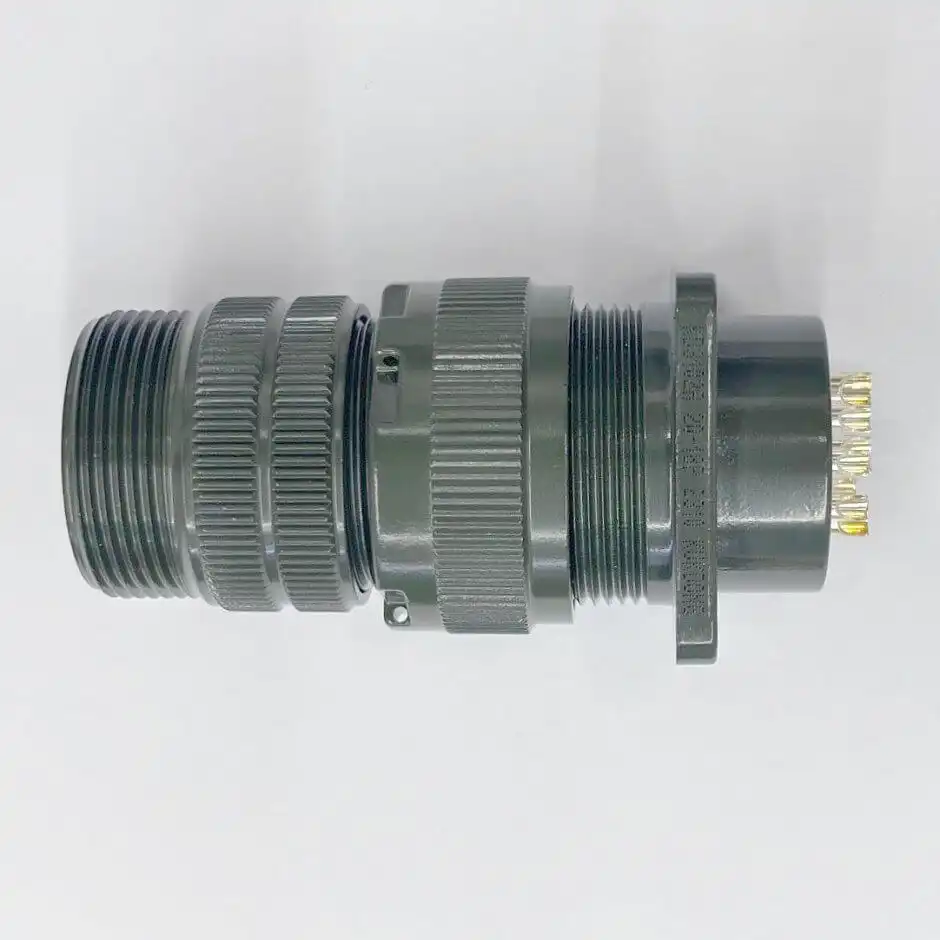

اتصال مکانیکی از نوع رزوه‌ای (پیچی) و بسیار مقاوم است. این ساختار رزوه‌ای، قفلی با پایداری بالا ایجاد می‌کند که در برابر ارتعاشات شدید فیزیکی، شوک‌های مکانیکی ناگهانی و نیروهای کششی تصادفی، که به‌راحتی باعث جدا شدن اتصالات تجاری معمولی می‌شوند، مقاومت می‌کند.

کاربردهای مورد نظر

کانکتور نظامی 9 پین Kukdong؛ KD3106A 20-18S و KD3102A 20-18P به‌طور گسترده در محیط‌های دشواری که خرابی تجهیزات در آن‌ها قابل‌قبول نیست، مورد استفاده قرار می‌گیرد. حوزه‌های رایج کاربرد عبارت‌اند از:

∗ ماشین‌آلات صنعتی: تأمین برق واحدهای فرزکاری CNC، سیستم‌های نوار نقاله ویژه کارهای سنگین و بازوهای رباتیک.

∗ اتوماسیون کارخانه: اتصال تابلوهای کنترل به حسگرهای سطح میدانی (Field-level sensors) و درایوهای موتور.

∗ توزیع برق: پنل‌های کنترل خارجی، مجموعه‌های ژنراتور و منابع تغذیه صنعتی.

برای خرید کانکتور نظامی 9 پین Kukdong؛ KD3106A 20-18S و KD3102A 20-18P با قیمتی مناسب از کهرنیک انتظار لازم نیست! با پشتیبان‌های ما از طریق روش‌های مختلفی که در سایت ارائه شده، تماس حاصل فرمایید و سوالات خود را مطرح کنید تا بهترین گزینه را با توجه به پروژه و بودجه شما در اختیار شما قرار دهند. نظر خود در ارتباط با این محصول را از طریق بخش نظرات (در پایین) با ما در میان بگذارید.
