کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P

در فروشگاه اینترنتی قطعات الکترونیکی کهرنیک، محصولات مختلفی در حوزه کانکتورهای نظامی (MIL-SPEC Connectors) یا کانکتورهای صنعتی (Industrial Connectors) عرضه شده است که با کمی جستجو در سایت می‌توانید به آنها دست پیدا کنید. برای مثال “کانکتور نظامی گرد YZ-20؛ 10 آمپر 400 ولت؛ 5 پین” تولیدی از شرکت چینی CNLINKO، “کانکتور نظامی روسی 4 پین؛ سری 2PM-14” و یا “کانکتور نظامی 3 پین کره‌ای؛ KD3116F 12-3S و KD3112E 12-3P” محصولی از شرکت کره‌ای کوکدانگ (Kukdong) که امروز قصد معرفی محصولی از سری دیگری از کانکتورهای این شرکت را داریم.

اگر شناخت کافی از کانکتورهای نظامی ندارید می‌توانید به نوشته ما یعنی “کانکتور نظامی چیست؟ (راهنمای جامع)” که به بررسی نسبتا کاملی از کانکتورهای نظامی پرداخته مراجعه کنید. همین‌طور برای آشنایی با معروف‌ترین شرکت‌های تولیدکننده کانکتورهای نظامی نیز مقاله “برترین تولیدکنندگان کانکتور نظامی در جهان” را مشاهده نمایید.

اما محصولی که امروز به بررسی آن خواهیم پرداخت یعنی کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P محصولی از شرکت کره‌ای کوکدانگ بوده که در دسته “کانکتورهای سری KDB” این شرکت قرار می‌گیرد. برخی از سری‌های کانکتورهای شرکت کوکدانگ (رایج در بازار ایران) عبارتند از: سری MIL-DTL-26482 Series I ،MIL-DTL 5015 ،KDB (VG95234) و غیره. در صورتی که مقاله کانکتور نظامی چیست؟ (راهنمای جامع) را مطالعه کرده باشید متوجه خواهید شد که هرکدام از این سری‌ها منطبق بر یک استاندارد نظامی مرتبط با کانکتورها می‌باشند.

بیایید پیش از بررسی این محصول نگاهی کوتاه به شرکت Kukdong بیندازیم. شرکت کوکدانگ با نام کامل KUKDONG Electronic Precision Co اگرچه نوپا است، اما به‌طور فعال در توسعه اقتصاد ملی کشور کره مشارکت داشته، در بخش دفاع ملی، این شرکت مواد اولیه مورد نیاز برای تولید قطعات مورد استفاده در تجهیزات دفاعی را بومی‌سازی کرده است. KUKDONG در ساخت کانکتورها، کابل‌ها و قطعات تجهیزات الکترونیکی تخصص دارد.

محصولات این شرکت نه‌تنها توسط ارتش کره استفاده می‌شود، بلکه به‌طور گسترده توسط تولیدکنندگان تجهیزات دفاعی محلی دیگر در این کشور نیز مورد استفاده قرار می‌گیرد. این شرکت کانکتورهای MS را به ایالات متحده، استرالیا، انگلستان، چین، تایوان، ژاپن و تایلند عرضه می‌کند و یکی از رهبران بومی‌سازی قطعات از مرحله توسعه تا مرحله نهایی است. کوکدانگ برای ایجاد یک محصول نهایی با کیفیت بالا، با تولیدکنندگان تجهیزات دفاعی همکاری نزدیکی دارد.

پس از این معرفی شرکت Kukdong، حال به سراغ کانکتورهای سری KDB این شرکت و سپس بررسی محصول خود یعنی کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P می‌رویم. کانکتورهای دایره‌ای سری KDB شرکت کره‌ای کوکدانگ (Kukdong) مطابق با مشخصات VG95234 (یک استاندارد نظامی آلمان برای کانکتورهای دایره‌ای و ضدآب با سیستم کوپلینگ سرنیزه‌ای (Bayonet) است که قابلیت اطمینان و مقاومت بالایی در برابر لرزش ارائه می‌دهد) طراحی شده‌اند. این سری کانکتور بسیار قابل اعتماد و بهبودیافته‌ نوع MIL-DTL-5015 می‌باشند.

کانکتورهای مطابق با VG95234 با کانکتورهای مشابه از سری MIL-DTL-5015 تنها یک تفاوت دارند. هر دو سری کانکتور دارای ابعاد پوسته و طرح‌ کنتاکت‌های یکسانی هستند اما سیستم‌های کوپلینگ متفاوتی دارند (کوپلینگ رزوه‌دار در MIL-DTL-5015 و کوپلینگ سرنیزه‌ای در VG95234). سری KDB دارای طراحی کوپلینگ سرنیزه‌ای اثبات شده‌ای است که آب‌بندی فوق‌العاده‌ای در برابر لرزش و سیالات ارائه داده و از طرفی وصل کردن و جدا کردن آن نیز به‌آسانی انجام می‌پذیرد.

اما در ارتباط با محصول ما یعنی کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P؛ ابتدا به این سوال پاسخ می‌دهیم که چرا دو پارت نامبر در نام آن وجود دارد. در مقاله کانکتور نظامی چیست؟ (راهنمای جامع) گفته شد که کانکتورهای نظامی از دو بخش تشکیل می‌شوند که به یکی Plug و به بخش دیگر Receptacle گویند و توجه شود که نوع کنتاکت Plug می‌تواند نری یا مادگی باشد و همین‌ قضیه صادق است برای بخش Receptacle.

بااین‌اوصاف شرکت کوکدانگ یک پارت نامبر برای Plug و یک پارت نامبر دیگر برای Receptacle در نظر گرفته که حرف انتهایی در هر پارت نامبر نیز نشان می‌دهد که بخش مورد نظر از نوع نری است (حرف P که برگرفته از Pin می‌باشد) یا از نوع مادگی (حرف S که برگرفته از Socket است).

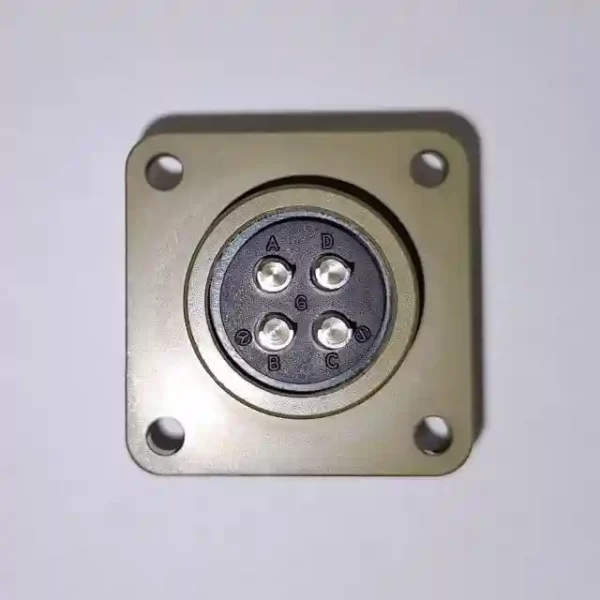

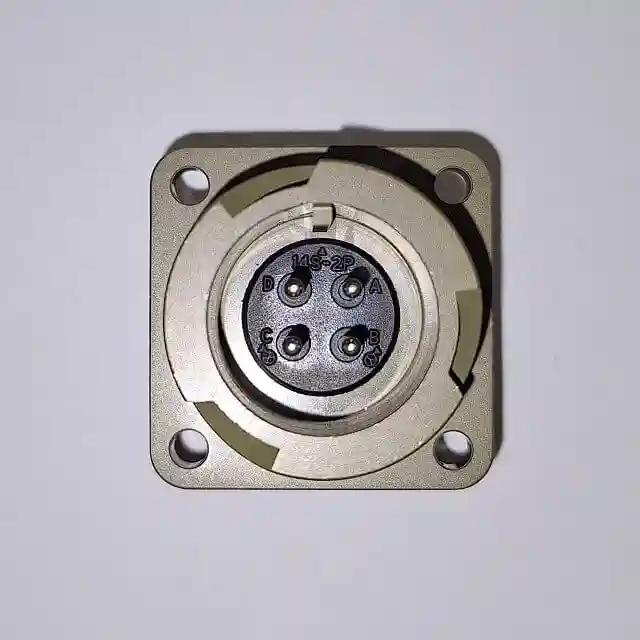

بنابراین کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P شامل هر دو بخش Plug و Receptacle بوده (که در تصاویر نیز مشخص است)؛ پارت نامبر بخش Plug (که از نوع مادگی است) عبارت است از KDB06E 14S-2S و پارت نامبر بخش Receptacle (که از نوع نری است) عبارت است از KDB02E 14S-2P. برای درک اینکه سایر اعداد و حروف پارت نامبر نشانه چیست به دیتاشیت که لینک آن در بالا قرار داده شده، مراجعه کنید

کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P، منطبق با استاندارد VG95234 بوده و توانایی حمل حداکثر 22 آمپر جریان مستقیم از هرکدام از پین‌ها را دارد. این محصول کانکتوری گرد (دایره‌ای)، 4 پین و فلزی بوده که مکانیزم اتصال آن از نوع سرنیزه‌ای (Bayonet Lock) است و همچنین برخوردار از استاندارد IP67 (یعنی مقاوم در برابر آب و گردو‌غبار) می‌باشد. به تمامی مشخصات آن با جزئیات در دیتاشیت دسترسی خواهید داشت.

براساس آنچه گفته شد، اگر به کانکتوری 4 پین، با کیفیت بالا (برخوردار از استاندارد VG95234) و قیمت مناسب نیاز دارید، کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P به احتمال زیاد می‌تواند پاسخ‌گوی نیاز شما باشد. درصورتی‌که نیاز به اطلاعات بیشتری در ارتباط با این محصول و در کل کانکتورهای شرکت kukdong دارید می‌توانید با پشتیبان‌های ما در ارتباط باشید. همان‌طور که در ابتدا نیز گفته شد محصولات دیگری از سری‌های دیگر کانکتورهای کوکدانگ نیز در سایت موجود می‌باشند که با رجوع به دسته کانکتورها می‌توانید به بررسی آنها بپردازید.

چنانچه تجربه کار با کانکتورهای کوکدانگ را دارید، نظر خود را در ارتباط با آنها از طریق بخش نظرات در پایین این صفحه با ما در میان بگذارید که قطعا برای سایر مخاطبان سایت کهرنیک نیز مفید خواهد بود.
