سیم نسوز MGTF سایز 0.12mm² افشان روسی
به دنبال باریک‌ترین و دقیق‌ترین سیم نسوز گرید نظامی برای اتصالات میکرومینیاتوری و سیم‌کشی‌های فوق متراکم هستید؟ اگر به دنبال خرید سیم نسوز MGTF سایز 0.12 افشان روسی با عایق تفلون (PTFE) هستید، این محصول شاهکار مهندسی با سطح مقطع فوق مینیاتوری خود، بالاترین انعطاف‌پذیری و پایداری الکتریکی را در فضاهای میکروسکوپی و بردهای چندلایه فراهم می‌کند. این سیم به‌دلیل ضخامت ناچیز، وزن بسیار کم و مقاومت حرارتی بی‌نظیر، انتخابی استراتژیک برای صنایع پیشرفته هوافضا، تجهیزات مینیاتوری مخابراتی، سنسورهای پزشکی و سیستم‌های هدایت دقیق است.
محصول کارخانه مشهور و معتبر Chuvashkabel (Чувашкабель) روسیه است که به‌صورت تخصصی کابل‌های گرید نظامی و ابزار دقیق را تولید می‌کند. این کالا تمامی مراحل تست کنترل کیفیت را با موفقیت سپری کرده و دارای مهر بازرسی اصیل و دست‌نویس OTK 146 است تا با تضمین ۱۰۰ درصد اصالت در فروشگاه کهرنیک در اختیار شما قرار گیرد.
معنای نام فنی MGTF چیست؟ (استاندارد نام‌گذاری سیم‌های نسوز)
اصطلاح MGTF (که در استاندارد صنعتی به صورت МГТФ نوشته می‌شود) یک کدگذاری مهندسی دقیق برای معرفی ساختار سیم است. هر یک از این حروف، نشان‌دهنده یکی از ویژگی‌های فیزیکی و شیمیایی بارز این محصول هستند:
∗ حرف M (مخفف Монтажный): به معنی «مونتاژی / نصب» است. این حرف مشخص می‌کند که سیم برای سیم‌کشی داخلی دستگاه‌ها، مدارها، تابلوها و تجهیزات الکترونیکی (Hook-up Wire) طراحی شده است.
∗ حرف G (مخفف Гибкий): به معنی «انعطاف‌پذیر / افشان (Stranded / Flexible)» است. این ویژگی نشان می‌دهد که هادی مرکزی سیم از چندین رشته مسی بسیار ریز و در هم تنیده تشکیل شده تا در برابر لرزش‌های شدید و خمیدگی‌های تند مقاومت مکانیکی بالایی داشته باشد.
∗ حرف T (مخفف Теплостойкий): به معنی «مقاوم در برابر حرارت / نسوز (Heat-Resistant)» است. این کلاس کاری تضمین می‌کند سیم می‌تواند در شرایط حرارتی بحرانی و بسیار بالا (تا دمای ۲۲۰+ درجه سانتی‌گراد) پایداری ساختاری خود را حفظ کند.
∗ حرف F (مخفف Фторопласт): به معنی «فلوئوروپلاست» است. فلوئوروپلاست-۴ نام علمی پلیمری است که در بازار عمومی آن را به عنوان تفلون (PTFE / Teflon) می‌شناسیم. این حرف جنس دقیق عایقِ نوارپیچ‌شده سیم را مشخص می‌کند.
به زبان ساده، وقتی خریدار نام MGTF را می‌بیند، متوجه می‌شود که در حال خرید یک «سیم افشانِ مونتاژیِ نسوز روسی با عایق تفلون (Stranded PTFE Hook-up Wire)» گرید صنعتی است.
اصالت کالا و اعتبار کارخانه چواشکابل روسیه

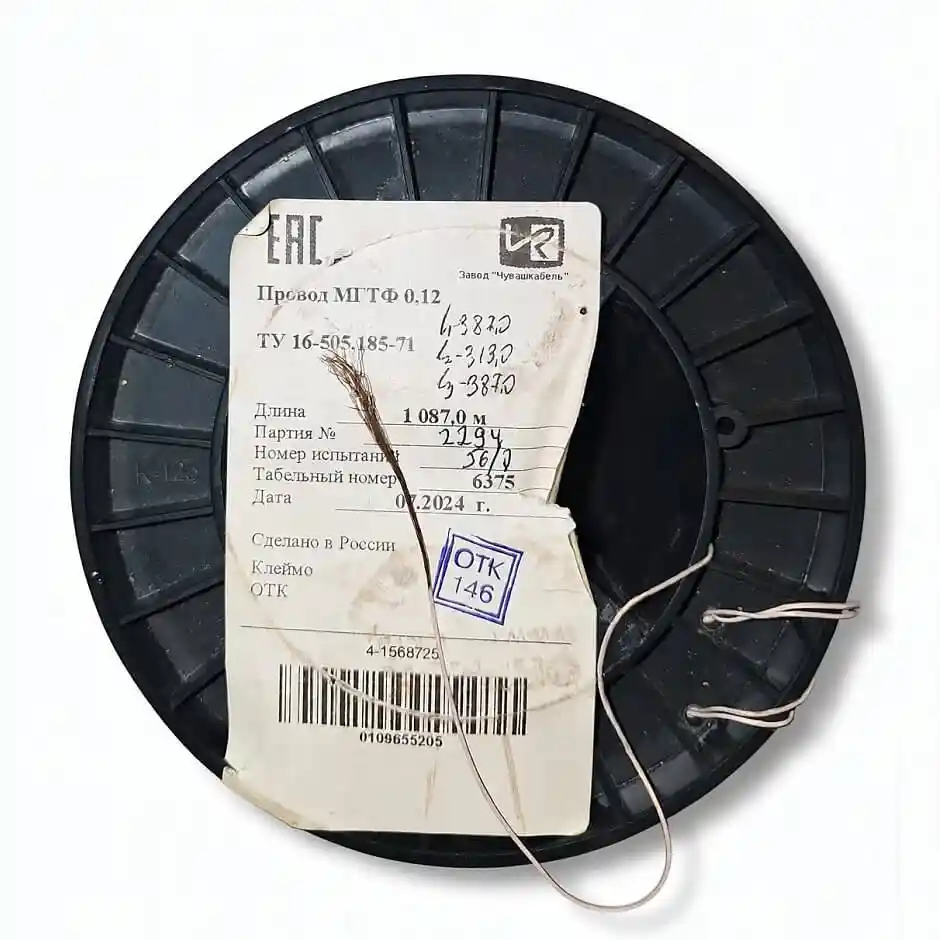

سیم نسوز MGTF سایز 0.12 همان‌گونه که گفته شد، تولیدی کارخانه بزرگ Chuvashkabel است. برخلاف کالاهای تجاری و بدون هویت چینی، محصولات این کارخانه مستقیم زیر نظر استانداردهای دولتی و نظامی مطابق با استاندارد فنی سختگیرانه TU 16-505.185-71 تولید می‌شوند. درج نشان اصالت کالا، شماره دسته‌بندی و تولید پایدار (Batch No. 2294) به همراه مهر فابریک بخش کنترل کیفیت کارخانه (OTK 146) گواه کیفیت خارق‌العاده و اصالت اصیل روسی این محصول در فروشگاه کهرنیک است.
راهنمای رنگ‌بندی و تفکیک خطوط در سیم‌های MGTF

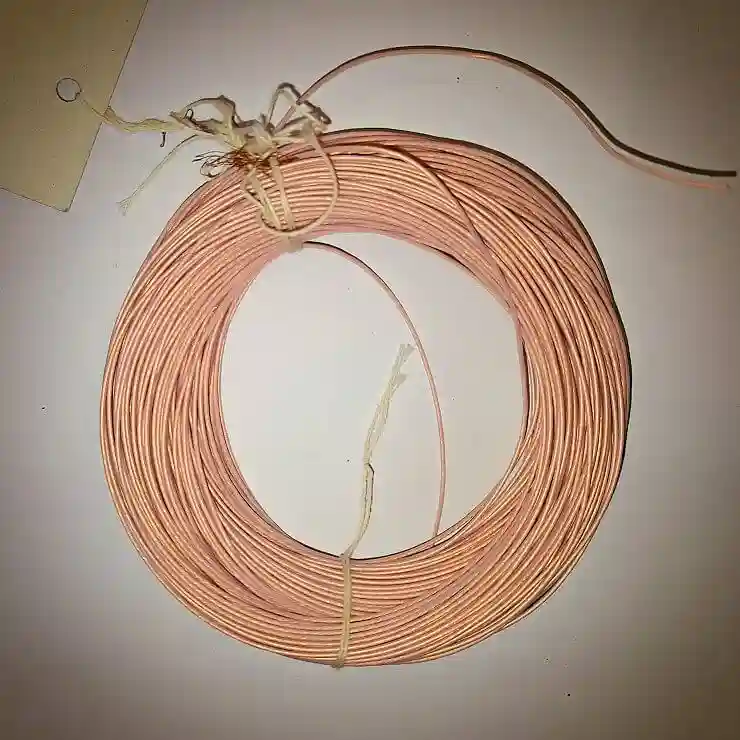

روکش تفلون (PTFE) این سیم‌ها به دلیل فرآیند خاص تولید پلیمری، فاقد رنگدانه‌های شیمیایی (مانند قرمز، آبی یا مشکی) بوده و همگی به رنگ سفید صورتی (Pinkish-White) یا کرم‌رنگ عرضه می‌شوند؛ بنابراین سیم‌های MGTF تنوع رنگی ندارند.
تکنسین‌ها و مهندسان الکترونیک برای تفکیک خطوط مثبت، منفی یا سیگنال در سیم‌کشی‌های متراکم از دو روش استاندارد زیر استفاده می‌کنند:
∗ استفاده از وارنیش (شیرینک) حرارتی رنگی: با قرار دادن یک تکه وارنیش حرارتی رنگی در دو سر اتصال سیم، خطوط به راحتی کدگذاری می‌شوند.
∗ شماره‌گذاری سیم (Wire Marking): استفاده از شماره‌های حلقوی آماده یا برچسب‌های کدگذاری کابل برای شناسایی مسیرها در تابلوها و بردهای شلوغ.
مشخصات فنی کلیدی
∗ کارخانه سازنده: چواشکابل روسیه (Chuvashkabel – Завод Чувашкабель).
∗ دسته‌بندی محصول: سیم MGTF (МГТФ)، سیم نصب افشان، فوق مینیاتوری، نسوز و دارای عایق PTFE (تفلون).
∗ نوع هادی: افشان / چند رشته‌ای (Stranded / Flexible Conductor) تشکیل شده از رشته‌های بسیار ظریف مس خالص.
∗ سایز / سطح مقطع هادی: 0.12 میلی‌متر مربع (0.12mm²).
∗ جنس عایق: نوارهای مینیاتوری پیچیده شده از جنس فلوئوروپلاست-۴ (PTFE / Teflon).
∗ استاندارد ساخت: TU 16-505.185-71 (استاندارد صنعتی و نظامی روسیه).
∗ طول قرقره: 1087 متر (پکیج بزرگ کارخانه‌ای).
∗ تاریخ تولید: جولای 2024 (07.2024).
∗ تضمین کیفیت: دارای مهر تایید بازرسی انفرادی کارخانه (OTK 146).
چرا سیم نسوز MGTF سایز 0.12 را انتخاب کنیم؟
۱. ساختار فوق مینیاتوری (Micro-Miniature)
سایز 0.12mm² ظریف‌ترین و باریک‌ترین سایز در خانواده کابل‌های MGTF است. وزن فوق‌العاده ناچیز و ضخامت میلی‌متری روکش تفلون، این سیم را به پادشاه سیم‌کشی‌های نانو، تجهیزات پزشکی حساس، کانکتورهای ریز مخابراتی و اتصالات داخلی پهپادها تبدیل کرده است.
۲. مقاومت حرارتی فوق‌العاده (منفی ۶۰ درجه تا مثبت ۲۲۰ درجه سانتی‌گراد)
به لطف عایق پیشرفته فلوئوروپلاست-۴ (PTFE)، این سیم تا دمای مثبت ۲۲۰ درجه سانتی‌گراد را بدون ذوب شدن یا دفرمه شدن تحمل می‌کند و در سرمای شدید تا منفی ۶۰ درجه سانتی‌گراد نیز کاملاً انعطاف‌پذیر باقی می‌ماند و در برابر حرارت مستقیم نوک هویه در لحیم‌کاری‌های بسیار ریز و متراکم SMD کاملاً مصون است.
۳. عملکرد الکتریکی بی‌نظیر در فرکانس‌های بالا
این سیم برای ولتاژهای تا 250V AC (در فرکانس‌های بالا تا ۵ کیلوهرتز) یا 350V DC رتبه‌بندی شده و دارای حداقل افت دی‌الکتریک است. این ویژگی آن را به گزینه‌ای ایده‌آل برای پردازش سیگنال‌های حساس، سیستم‌های ابزار دقیق و هدایت فرکانسی تبدیل می‌کند.
کاربردهای رایج
∗ هوا فضا و پهپادهای مینیاتوری: اتصالات داخلی گیمبال‌ها، سنسورهای ناوبری و بردهای پروازی که نیاز به سیم‌های سبک و فوق انعطاف‌پذیر دارند.
∗ تجهیزات پزشکی و ابزار دقیق: استفاده در پمپ‌های تزریق، دستگاه‌های مانیتورینگ علائم حیاتی و سنسورهای آزمایشگاهی حساس.
∗ الکترونیک پیشرفته و تعمیرات موبایل: سیم‌کشی سیم‌کارت‌ها، جامپر زدن خطوط قطع‌شده بردهای چندلایه و تعمیرات تجهیزات مینیاتوری SMD.
نکته: به دلیل ساختار لایه‌ای و پیچیده شده عایق تفلون (PTFE)، سیم‌لخت‌کن‌های اتوماتیک مکانیکی ممکن است باعث پارگی یا دفرمه شدن عایق شوند. توصیه می‌شود برای لخت کردن تمیز این سیم، از سیم‌لخت‌کن حرارتی (Thermal Stripper) یا یک تیغ تیز و دقیق برای برش سطحی لایه تفلون استفاده کنید.
