کانکتور طلایی چینی 7 پین؛ سری PY04؛ PY04-7T/Z
اگر در بازار کانکتورهای ایران به اندازه کافی وقت گذرانده باشید، حتما مشاهده کردهاید که به غیر از کانکتورهای طلایی روسی با محصولاتی با عنوان کانکتورهای طلایی چینی نیز روبرو میشوید! در اینجا قصد معرفی یکی از همین کانکتورها را داریم که در ضمن آن به علت تشابه این عنوانها نیز پی خواهید برد.
معرفی محصول

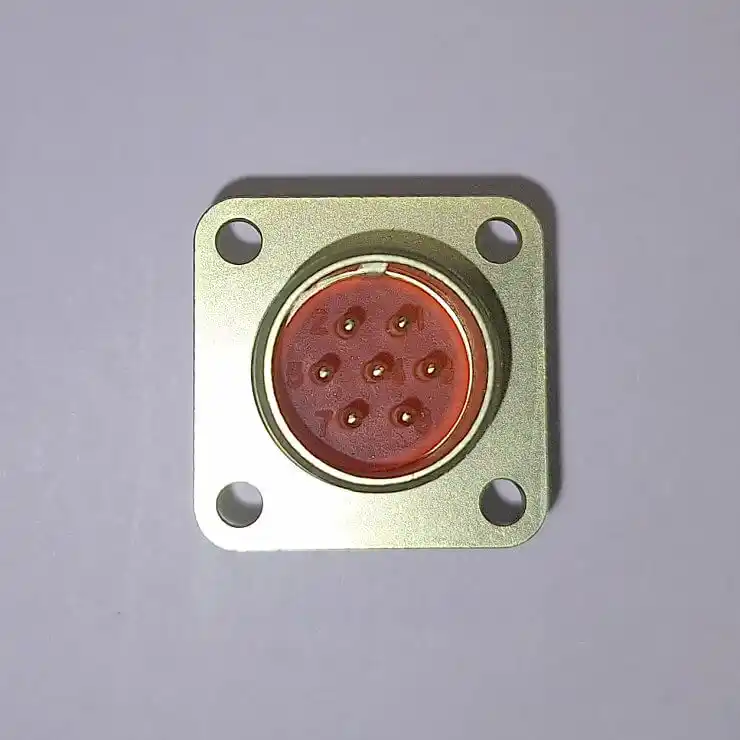

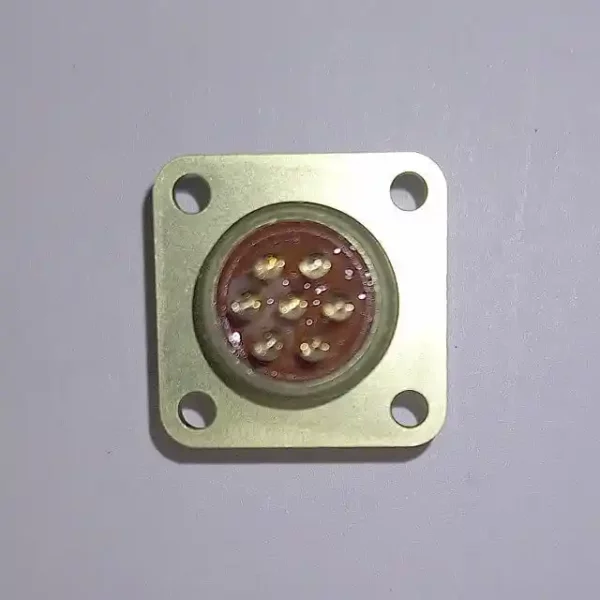

کانکتور طلایی چینی 7 پین؛ سری PY04؛ PY04-7T/Z یک کانکتور دایرهای 7 پین از سری PY04 است؛ خانوادهای از کانکتورهای چینی جمعوجور با اتصال رزوهای (پیچی) که بهطور گسترده برای برقراری اتصالات الکتریکی میان تجهیزات الکترونیکی و ابزار دقیق مورد استفاده قرار میگیرند. این کانکتور بهگونهای طراحی شده که با کانکتورهای سری «PC» (استاندارد روسی) قابل تعویض باشد و گزینهای مطمئن و مقرونبهصرفه برای مهندسان و مجریان سیستمهایی محسوب میشود که به کانکتوری کوچک، سبک و با قابلیت تأمین، نصب و نگهداری آسان نیاز دارند.

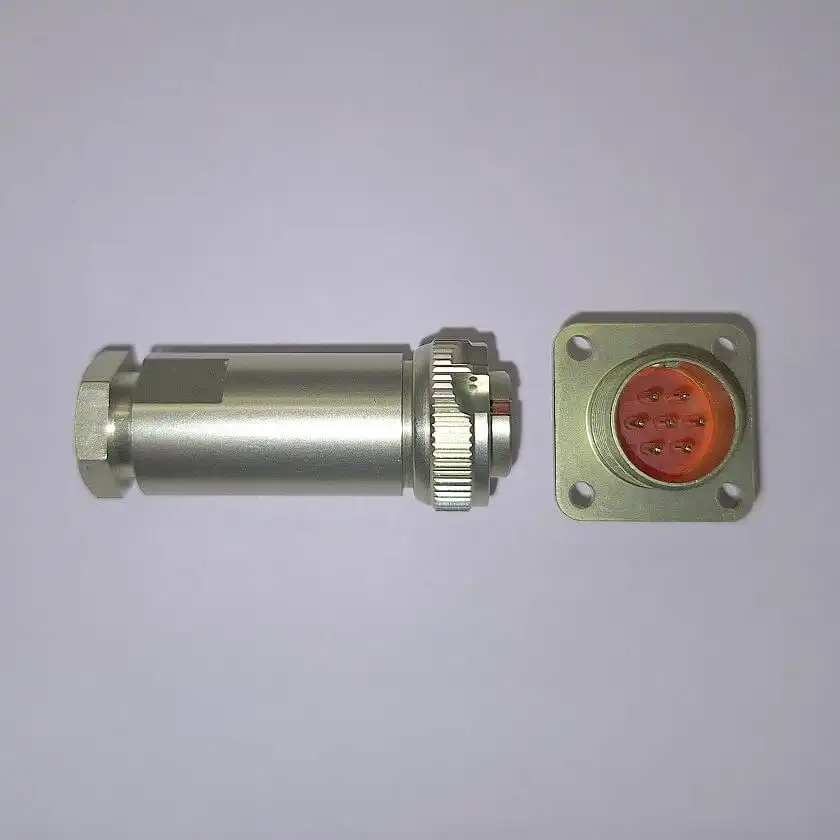

عبارت «T/Z» در نام این قطعه نشاندهنده جفتِ هماهنگشده شامل پلاگ (T) و رسپتاکل (Z) است؛ بدین معنا که هر دو بخشِ مکملِ کانکتور در قالب یک پارت نامبر واحد ارائه شده است. لذا این محصول برای اتصالات “کابل به پنل” که در آن سازگاری دقیق میان دو بخش کانکتور حیاتی است، ایدهآل میباشد. برای آشنایی با واژههای پلاگ (Plug) و رسپتاکل (Receptacle) به مقاله “کانکتور نظامی چیست؟ (راهنمای جامع)” مراجعه نمایید.
سری PY04 چیست؟
سری PY04 عضوی از خانواده بزرگتر کانکتورهای دایرهای نوع PC است؛ سبکی از کانکتورها که به دلیل ابعاد کوچک، وزن کم و اتصال رزوهایِ راحت و کارآمد شناخته میشوند. از آنجا که سری PY04 با وجود اینکه توسط چین ساخته میشود با استاندارد روسی سری PC سازگاری و قابلیت تعویض دارد، گزینهای محبوب برای جایگزینی در تجهیزاتی است که براساس آن استاندارد طراحی شدهاند؛ همچنین انتخابی عالی برای طراحیهای جدید الکترونیکی و صنعتی به شمار میرود که نیازمند کانکتور دایرهایِ جمعوجور و قابلاطمینان هستند.
کانکتورهای این سری معمولاً برای سیمکشی بین تجهیزات الکتریکی و ابزار دقیق، از جمله سنسورها، ابزارهای عیبیابی، دستگاههای کنترلی و مجموعههای الکترونیکی عمومی، به کار میروند؛ بهویژه در مواردی که استفاده از یک اتصال رزوهایِ ایمن و مقاوم در برابر لرزش، نسبت به اتصالات سادهی اصطکاکی یا سرنیزهای (Bayonet) ترجیح داده میشود.
ویژگیهای کلیدی کانکتور طلایی چینی 7 پین؛ سری PY04؛ PY04-7T/Z
∗ پیکربندی جمعوجور 7 پین: مدل PY04-7T/Z با داشتن 7 کنتاکت (پین)، برای کاربردهایی با تعداد پین متوسط، نظیر ترکیب انتقال برق، سیگنالهای کنترلی پایه یا سیمکشی سنسورها، بسیار مناسب است؛ یعنی مواردی که به کانکتوری چند پین و در عین حال کمحجم نیاز است.
∗ اتصال رزوهای برای برقراری اتصال ایمن: برخلاف کانکتورهای فشاری-کششی (push-pull) یا سرنیزهای (bayonet)، سری PY04 از مکانیزم اتصال رزوهای بهره میبرد. این ویژگی اتصالی محکم و مقاوم در برابر لرزش ایجاد میکند که در محیطهای دارای حرکت یا شوک، مانع از جدا شدن ناخواسته کانکتور میشود.
∗ ابعاد کوچک و وزن کم: بدنه جمعوجور مدل PY04-7T/Z، آن را به گزینهای کاربردی برای محفظههایی با فضای محدود، تجهیزات قابلحمل و مجموعههای کابلی سبکوزن تبدیل کرده است؛ مواردی که در آنها تکتک گرمها و میلیمترها اهمیت دارند.
∗ جفتِ هماهنگِ پلاگ و رسپتاکل: با سفارش مدل T/Z، اطمینان حاصل میکنید که هر دو بخش کانکتور را به صورت یک مجموعه هماهنگ دریافت میکنید؛ بدین ترتیب، دیگر نیازی به حدس و گمان یا تطبیق قطعات سازگار از تأمینکنندگان مختلف نخواهد بود.
∗ قابلیت جایگزینی با استاندارد روسی سری PC: برای سازمانهایی که به نگهداری یا نوسازی (بهروزرسانی) تجهیزات مبتنیبر استاندارد کانکتور روسی PC میپردازند، مدل PY04-7T/Z گزینهای ایدهآل برای جایگزینی مستقیم (بدون نیاز به تغییر طراحی موجود) ارائه میدهد.
∗ عملکرد الکتریکی قابلاطمینان: مدل PY04-7T/Z نیز مانند سایر کانکتورهای این خانواده، بهگونهای ساخته شده است که در چرخههای مکرر اتصال و جداسازی، رسانایی پایدار و عملکرد تماسی یکنواختی را حفظ کند و قابلیت اطمینان طولانیمدت را در شرایط عملیاتی تضمین نماید.
کاربردهای متداول
– اتصالات الکتریکی میان ابزار دقیق و تجهیزات کنترلی
– سیمکشی سنسورها و ابزارهای عیبیابی
– تابلوهای کنترل صنعتی و اتوماسیون
– اتصالات دستگاههای الکترونیکی قابلحمل و دستی
– پروژههای نوسازی و جایگزینی تجهیزات قدیمی مبتنیبر سری PC
– مجموعههای الکتریکی و الکترونیکی عمومی با تعداد پین متوسط
چرا کانکتور طلایی چینی 7 پین؛ سری PY04؛ PY04-7T/Z را انتخاب کنیم؟
زمانی که کاربرد مورد نظر شما نیازمند یک کانکتور دایرهای 7 پینِ قابلاطمینان و جمعوجور با اتصال رزوهای ایمن است، مدل PY04-7T/Z راهکاری ساده و اثباتشده ارائه میدهد. قابلیت جایگزینی این مدل با استاندارد روسی سری PC، آن را بهویژه برای امور نگهداری، تعمیر و نوسازی ارزشمند میسازد؛ در عین حال، ابعاد کوچک و وزن کم آن، این کانکتور را برای طراحی محصولات جدید که در آنها محدودیت فضا وجود دارد نیز به گزینهای مناسب تبدیل میکند. از آنجا که Plug و Receptacle با هم تحت یک پارت نامبر T/Z مشخص میشوند، منبعیابی و تهیه ساده میماند، شما هر بار یک جفت منطبق و سازگار دریافت میکنید، بدون اینکه نیازی به تأیید تناسب بین کاتالوگهای جداگانه سازنده باشد.
توجه 1: پارامترهای الکتریکی دقیق (ولتاژ، جریان، مقاومت عایق) و مشخصات ابعادی را قبل از نهایی کردن طرح خود، از دیتاشیت محصول که در بالا قرار داده شده است مطالعه نمایید.
توجه 2: درصورتیکه قصد تهیه کانکتورهایی با استاندارد نظامی و با بالاترین کیفیت ممکن را دارید، حتی سری به این مطلب “راهنمای خرید انواع کانکتور کوکدانگ (Kukdong) + قیمت [1405]” بزنید.
برای تهیه کانکتور طلایی چینی 7 پین؛ سری PY04؛ PY04-7T/Z با قیمتی مناسب از کهرنیک، همین حالا اقدام کنید! اگر این محصول را از طریق سایت ما تهیه کردهاید و یا پیشتر تجربه کار با آن را داشتهاید، نظر خود را از طریق بخش نظرات (در پایین) با ما در میان بگذارید که برای سایر مخاطبان سایت کهرنیک نیز بسیار مفید خواهد بود. اگر به هرگونه اطلاعات بیشتری نیز نیاز دارید میتوانید با پشتیبانهای سایت ما تماس بگیرید.
