پیشگفتار:
در مهندسی برق مدرن، عملکرد صحیح یک سیستم (System integrity) کاملاً به صحت کارکرد نقاط اتصال آن متکی است. هنگام کار در محیط‌هایی با شرایط محیطی سخت و دشوار، چه یک وسیله نقلیه زرهی که در زمین‌های زیر صفر درجه حرکت می‌کند، چه یک آرایه ارتباطی هوافضا که در معرض ارتعاشات شدید فرکانس بالا قرار دارد، یا یک خط اتوماسیون صنعتی که در معرض مواد شیمیایی خورنده است، کانکتورهای تجاری استاندارد از کار می‌افتند. اینجاست که قلمرو شرکت Kukdong Electronic Precision (KDEP) آغاز می‌شود (در فارسی با نام‌های کوکدانگ، کوکدونگ یا کوکدونگ شناخته می‌شود).
شرکت کوکدانگ که در سال ۱۹۹۸ در کره جنوبی تأسیس شد، از یک تأمین‌کننده داخلی تخصصی برای نیروهای مسلح جمهوری کره به یک قدرت جهانی غالب در صنعت اتصالات تبدیل شده است. کوکدونگ در طراحی، مهندسی و ساخت کانکتورهای دایره‌ای (Circular connectors) فوق مقاوم با استاندارد نظامی (MIL-SPEC یا Military Standard یا MIL-STD)، راه‌حل‌های ولتاژ/جریان بالا، مجموعه‌های کابل پیچیده دارای محافظ EMI و تجهیزات الکترونیکی دفاعی تخصصی تاثیرگذار عمل کرده است.
این شرکت با بومی‌سازی قطعات الکترونیکی پایه و مهندسی جایگزین‌های قابل تعویض برای برندهای قدیمی غربی، به‌طور فعال زنجیره‌های تأمین جهانی بیش از 20 کشور، از جمله ایالات متحده، انگلستان، استرالیا، ژاپن و آلمان را شکل می‌دهد.
این راهنمای فنی جامع، تجزیه‌وتحلیل مهندسی کاملی همراه با ارائه مشخصات فنی کانکتورهای کوکدانگ (Kukdong Connectors) را پوشش می‌دهد. ما ترکیبات متالورژیکی و مواد آنها را بررسی کرده، سری محصولات اصلی MIL-SPEC (که با نام کانکتورهای نظامی کوکدانگ شناخته می‌شوند) و اختصاصی آنها را آنالیز نموده، مکانیزم‌های قفل و حفاظتی تخصصی آنها را معرفی و کاربردهای میدانی آنها را در صنایع دفاعی، هوافضا، حمل‌ونقل ریلی و اتوماسیون صنعتی سنگین بررسی می‌کنیم.
از طرف دیگر، از آنجا که فروشگاه اینترنتی کهرنیک، از بهترین مراجع فروش آنلاین کانکتورهای نظامی، خصوصا جهت خرید انواع کانکتور کوکدانگ (کوکدونگ) به شمار می‌رود؛ در ضمن این بررسی کانکتورهای نظامی کوکدانگی که در فروشگاه کهرنیک موجود است نیز خدمت شما ارائه خواهند شد. با مشاهده عنوان و قیمت هر کانکتور کوکدانگ در صورت تمایل می‌توانید به صفحه آن محصول مراجعه کرده و در آنجا با جزئیات با آن محصول آشنا شوید.
ضمنا اگر قصد خرید کانکتورهای نظامی کوکدانگ را داشته و زمان کافی برای مطالعه این مطلب و یا جزئیات هر محصول را ندارید، کافی است با استفاده از دکمه پشتیبانی در گوشه سایت و به روش‌های موجود در آنجا با پشتیبانی تماس حاصل نمایید. همکاران ما بهترین کانکتور نظامی کوکدانگ را که مناسب پروژه شما باشد به شما معرفی خواهند نمود و یا از برندهای دیگر گزینه‌های دیگری را به شما پیشنهاد خواهند داد تا در نهایت خرید کانکتور نظامی شما با قیمت مناسب از کهرنیک رخ دهد!
ذکر این نکته نیز خالی از لطف نیست که توانایی تامین‌کننده‌های کانکتورهای کوکدانگ برای کهرنیک به‌گونه‌ای است که بیراه نیست اگر بگوییم به نوعی نمایندگی کوکدانگ (Kukdong) در ایران هستند! هرچند به‌شکل غیررسمی!
با این مقدمه، در ادامه جهت بررسی کامل شرکت Kukdong و انواع کانکتورهای نظامی آن با ما همراه باشید.
ضمنا اگر مقاله‌های ما با این عناوین: "کانکتور نظامی چیست؟ (راهنمای جامع)" و "برترین تولیدکنندگان کانکتور نظامی در جهان" را هنوز مطالعه نکرده‌اید، خواندن آنها را پیش از این بررسی این نوشتار توصیه می‌کنیم.

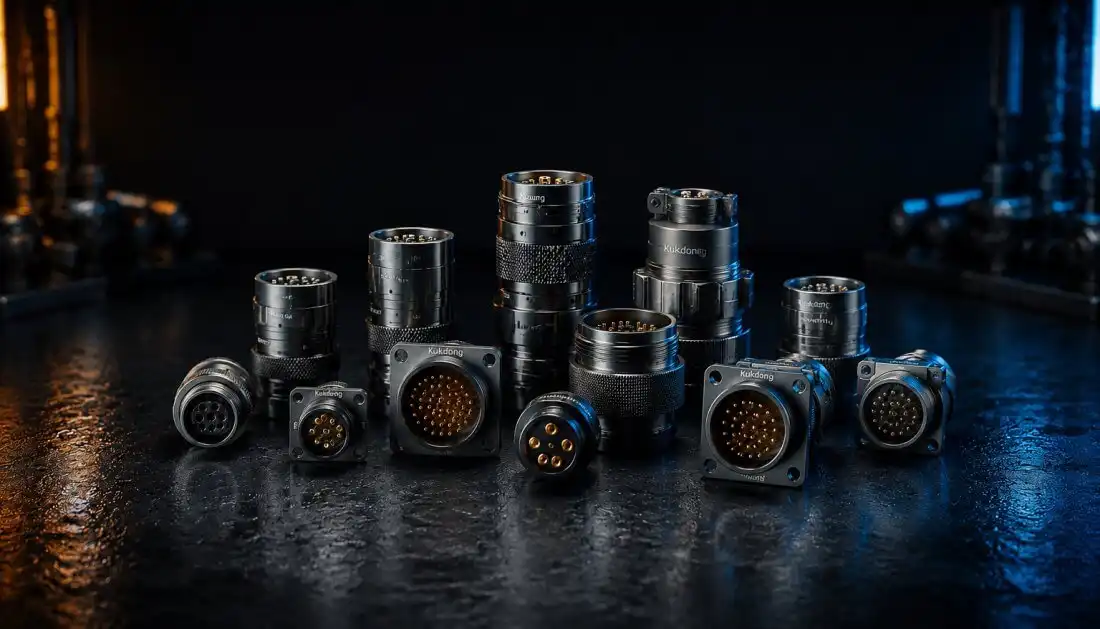

مشخصات شرکت: ظهور کوکدانگ (کوکدونگ) الکترونیک پریسیژن
درک کوکدانگ مستلزم بررسی پیشینه آن در مجتمع صنعتی دفاعی کره جنوبی است. برای دهه‌ها، بازار جهانی کانکتورهای نظامی تحت سلطه گروه منتخبی از تولیدکنندگان آمریکای شمالی و اروپایی بود. درحالی‌که این قطعات، پایه و اساس مشخصات نظامی را تعیین می‌کردند (اینکه چقدر سیستم منطبق با استاندارهای نظامی عمل کند تا حد زیادی وابسته به کانکتورهای نظامی است)، آسیب‌پذیری‌های زنجیره تأمین جهانی، زمان‌های طولانی تحویل و ساختارهای پرهزینه، تنگناهایی را برای تیم‌های تدارکات دفاعی و تولیدکنندگان اصلی تجهیزات صنعتی در سراسر جهان ایجاد می‌نمودند.
شرکت کوکدانگ الکترونیک پرسیژن با ایجاد یک شبکه تحقیقاتی و تولیدی پیشرفته و یکپارچه در اینچئون کره جنوبی، این تنگناها را هدف قرار داد. ماموریت استراتژیک اصلی این شرکت بر بومی‌سازی کامل قطعات تمرکز دارد. کوکدونگ اکنون کل چرخه عمر (lifecycle) این محصولات را در اختیار دارد، از منابع مولکولی مواد اولیه گرفته تا تجزیه‌وتحلیل پیشرفته المان محدود به کمک کامپیوتر (FEA)، ماشینکاری دقیق CNC، قالب‌گیری تزریقی کاملاً خودکار، آبکاری اختصاصی و غربالگری دقیق تنش‌های محیطی (environmental stress screening).
گواهینامه‌ها و انطباق با قوانین جهانی
کوکدانگ صرفاً محصولاتی نمی‌سازد که "شبیه" قطعات نظامی باشند؛ تأسیسات مهندسی آنها تحت سیستم‌های مدیریت کیفیت سختگیرانه‌ای فعالیت می‌کنند که توسط نهادهای جهانی بازرسی و ارزیابی می‌شوند. برخی از استاندارهایی که شرکت کوکدانگ از آنها برخوردار است عبارتند از:
● ISO 9001:2015: پایه و اساس مدیریت کیفیت شرکتی، کنترل اسناد مهندسی و تکرارپذیری فرآیند.
● AS9100D (استاندارد هوافضا): معیارهای ایمنی تولید و طراحی که مورد نیاز برای کاربردهای هوافضا، فضا و دفاع است را بیان می‌کند.
● صلاحیت MIL-STD: پروتکل‌های تست صلاحیت و انطباق مطابق با استانداردهای نظامی ایالات متحده، که امکان سازگاری کامل و برابری عملکرد با اجزای مورد تأیید ناتو را فراهم می‌کند.
● استانداردهای VG (Verteidigungsgeräte-Norm): گواهینامه تطابق با استانداردهای دفاعی آلمان، که برای ادغام تجهیزات دفاعی اروپا بسیار مهم است.
امروزه، کوکدانگ به‌عنوان تأمین‌کننده اصلی ردیف اول برای شرکت‌های بزرگ دفاعی مانند Hanwha Aerospace، Hyundai Rotem و LIG Nex1 فعالیت می‌کند، درحالی‌که از طریق شبکه‌های توزیع بین‌المللی، تولیدکنندگان کانکتورهای قدیمی را در سطح جهانی به چالش می‌کشد. شما نیز می‌توانید برای خرید انواع کانکتور کوکدانگ از طریق فروشگاه اینترنتی کهرنیک اقدام نمایید!
علم مواد و متالورژی در انواع کانکتور کوکدانگ
مقاومت استثنایی کانکتور کوکدانگ در برابر تنش‌های حرارتی، مکانیکی و شیمیایی توسط ترکیب مواد آن تعیین می‌شود. هر لایه از یک کانکتور دایره‌ای، از پوسته بیرونی گرفته تا آب‌بندهای الاستومری داخلی و پین‌های کنتاکت، با استفاده از علم مواد پیشرفته مهندسی شده است.
| برخی مواد به کار رفته در انواع کانکتور کوکدانگ | |
|---|---|
| جنس پوسته | آلومینیوم / فولاد ضدزنگ |
| نوع آبکاری | زیتونی کدر کادمیوم / روی-کبالت / نیکل |
| جنس عایق | PEEK / Polychloroprene (پلی کلروپرن) |
| جنس آب‌بندها | سیلیکون / فلوروسیلیکون (IP68) |
| جنس پین کنتاکت‌ها | آلیاژ مس با آبکاری نقره / طلا |
مواد پوسته و متالورژی پیشرفته
پوسته بیرونی (housing) دفاع ساختاری در برابر خرد شدن فیزیکی، ضربات ناگهانی، جدا شدن رزوه و ورود سیالات با فشار بالا را فراهم می‌کند. کوکدانگ از سه ماده اصلی در پوسته استفاده می‌کند:
● آلیاژ آلومینیوم با کشش بالا: معمولاً براساس آلومینیوم سری 6061-T6 یا 7075 ساخته می‌شود. این آلیاژ نسبت استحکام به وزن بهینه‌ای را ارائه می‌دهد که برای سیستم‌های اویونیک هوافضا و سیستم‌های ارتباطی میدانی قابل‌ِحمل که در آنها به حداقل رساندن جرم بسیار مهم است، حیاتی است.
● فولاد ضدزنگ با استاندارد دریایی (316L): در محیط‌هایی با میزان salt spray بالا، محیط‌های فرآوری اسیدی و بدنه‌های دریایی مورد استفاده قرار می‌گیرد. پوسته‌های فولادی ضدزنگ مقاومت بالایی در برابر خوردگی گالوانیکی و حفره‌دار شدن ایجاد می‌کنند.
● برنز دریایی (برنز آلومینیومی): به‌طور خاص در کاربردهای زیردریایی در اعماق دریا و سکوهای حفاری سنگین فراساحلی مورد استفاده قرار می‌گیرد و عملکرد بدون جرقه و مقاومت در برابر رسوبات زیستی را فراهم می‌کند.
آبکاری محافظ و پرداخت سطح
پوسته‌های فلزی لخت در معرض رطوبت و مواد شیمیایی به سرعت اکسید و خورده می‌شوند و باعث خرابی ساختاری و از بین رفتن اتصال زمین (electrical grounding) می‌گردند. کوکدانگ از پرداخت‌های آبکاری پیشرفته برای تضمین رسانایی الکتریکی طولانی مدت استفاده می‌کند:
● رنگ زیتونی کدر کادمیوم روی نیکل الکترولس: استاندارد نظامی تاریخی. این پوشش بیش از ۵۰۰ ساعت مقاومت در برابر salt spray را فراهم می‌کند و در عین حال رسانایی عالی پوسته به پوسته را برای محافظت در برابر تداخل الکترومغناطیسی، حفظ می‌کند. این پوشش دارای ویژگی خودترمیمی در برابر خراش‌های سطحی جزئی است.
● روکش روی-نیکل / روی-کبالت مشکی: جایگزین مدرن و مطابق با RoHS برای پوشش‌های کروم-کادمیوم شش ظرفیتی. این روکش محافظت در برابر خوردگی معادل یا برتر (تا ۱۰۰۰ ساعت در مقابل salt spray) را بدون خطرات زیست‌محیطی کادمیوم ارائه می‌دهد.
● روکش نیکل الکترولس: یک روکش نقره‌ای رنگ بسیار یکنواخت، سخت و مقاوم در برابر سایش ایجاد می‌کند. عالی برای کاربردهای صنعتی داخلی که در آن سختی سطح بالا و تضعیف EMI عالی مورد نیاز است.
عایق‌های دی‌الکتریک و بلوک‌های کنتاکت (Contact Blocks)
Insert داخلی یا بلوک کنتاکت، پین‌های رسانا را در تراز مشخص به‌طور سفت و سخت نگه می‌دارد و از ایجاد قوس الکتریکی بین کنتاکت‌های مجاور جلوگیری می‌کند. کوکدانگ عایق‌ها را براساس مشخصات حرارتی و ولتاژ کانکتور انتخاب می‌کند:
● پلی‌کلروپرن (نئوپرن): ماده استاندارد برای کانکتورهای MIL-DTL-5015 و VG95234 (در ادامه در مورد این دسته‌ها صحبت خواهد شد). این ماده در طیف دمایی وسیعی (منفی 55 درجه سانتیگراد تا مثبت 125 درجه سانتیگراد) بسیار انعطاف‌پذیر باقی می‌ماند، مقاومت بسیار خوبی در برابر روغن‌ها، سوخت و سیالات هیدرولیک نشان داده و فشردگی آب‌بندی طبیعی را در اطراف سیم‌ها فراهم می‌کند.
● ترموپلاستیک‌های سفت و سخت (PEEK / PPS): در کانکتورهای سیگنال با چگالی بالا (تعداد کنتاکت زیاد) و محیط‌های با دمای بالا (مثبت 200 درجه سانتیگراد یا بالاتر) استفاده می‌شوند. پلی‌فنیلن سولفید (Polyphenylene Sulfide: PPS) و پلی‌اتر اتر کتون (Polyether Ether Ketone: PEEK) پر شده با شیشه، عدم تغییر شکل مکانیکی را در ارتعاشات شدید تضمین می‌کنند و تراز ماندن کنتاکت‌ها را حفظ می‌نمایند.
● فلوروالاستومرها (وایتون (Viton) / فلوروسیلیکون): در کاربردهای تخصصی خطوط سوخت و موتورهای هوافضا که کانکتور مستقیماً در معرض سوخت‌های جت (JP-8)، روان‌کننده‌های مصنوعی و محیط‌های با ازن بالا قرار دارد، استفاده می‌شوند.
کنتاکت‌ها: متالورژی پین و سوکت
عملکرد الکتریکی (مقاومت کنتاکت، ظرفیت حمل جریان و تضعیف سیگنال) به پین‌های کنتاکت بستگی دارد. کوکدانگ کنتاکت‌ها را از آلیاژهای مس با خلوص بالا (مانند برنز فسفر یا مس بریلیم) می‌سازد تا رسانایی الکتریکی بالا را با تاب‌آوری مکانیکی متعادل سازد.
این پین‌های کنتاکت تحت عملیات آبکاری دقیق قرار می‌گیرند:
● آبکاری نقره سنگین: معمولاً برای کانکتورهای توان با جریان بالا (مانند سری MIL-DTL-5015 یا KDGE High-Voltage) اعمال می‌شود. نقره کمترین مقاومت الکتریکی حجمی را ارائه می‌دهد و اتلاف حرارتی را در آمپراژهای بالا به حداقل می‌رساند.
● آبکاری طلای سخت روی زیرلایه نیکل: استاندارد برای سیگنال ولتاژ پایین، انتقال داده و مدارهای ارتباطی فرکانس بالا. طلا عدم اکسیداسیون سطح را در طول دهه‌ها کارکرد تضمین می‌کند و از لایه‌های ریز خوردگی که سیگنال‌های ضعیف میلی‌آمپری را مختل می‌کنند، جلوگیری می‌کند. زیرلایه نیکل به‌عنوان یک مانع انتشار عمل می‌کند و از مهاجرت اتم‌های مس به سطح و اکسیداسیون جلوگیری می‌نماید.
بررسی عمیق انواع کانکتور کوکدانگ: سری‌های MIL-SPEC و صنعتی
کاتالوگ اصلی کوکدانگ، اتصالات مطابق با استانداردهای قدیمی را با راه‌حل‌های اختصاصی پیشرفته متوازن می‌کند. در زیر، تجزیه‌وتحلیل جامعی از خانواده‌های اصلی محصولات تولید شده توسط کوکدانگ الکترونیک پریسیژن ارائه شده است.
جهت خرید انواع کانکتور کوکدانگ آشنایی با هرکدام از این سری‌ها حائز اهمیت است. در انتهای معرفی هر سری، محصولاتی از آن که در فروشگاه اینترنتی کهرنیک موجود می‌باشد، براساس تعداد پین، به همراه قیمت به‌روز شده آورده شده است؛ لذا این‌گونه با قیمت‌های کانکتورهای نظامی کوکدانگ آن سری نیز آشنا خواهید شد

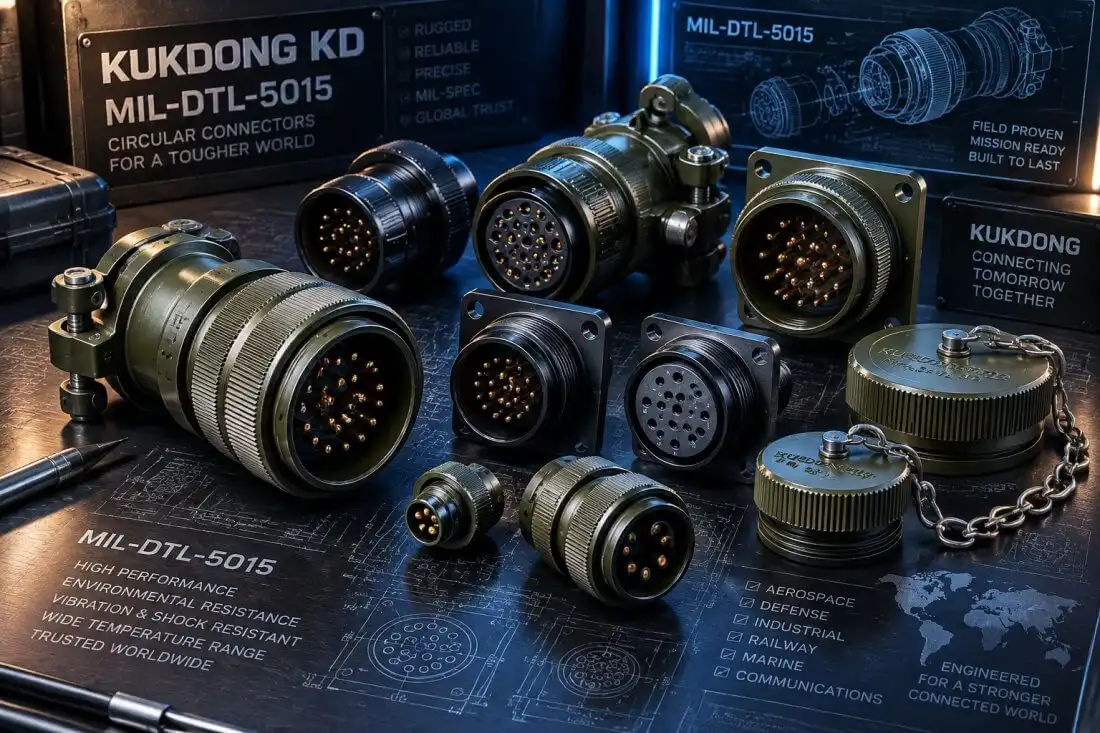

سری KD / MIL-DTL-5015 (دایره‌ای رزوه‌دار مناسب برای کارهای سنگین)
سری MIL-DTL-5015 کوکدانگ نشان‌دهنده پایه و اساس مستحکم اتصال دایره‌ای صنعتی و نظامی است. این کانکتورهای مناسب برای کارهای سنگین که در ابتدا برای سیستم‌های الکتریکی هواپیما طراحی شده بودند، از یک مکانیسم کوپلینگ رزوه‌دار درشت استفاده می‌کنند که توانایی قفل‌شدن مکانیکی بالا و مقاومت در برابر شوک فیزیکی را فراهم می‌کند.
| ساختار پارت نامبر یک MS / MIL-DTL-5015 به‌عنوان نمونه | |||||||
|---|---|---|---|---|---|---|---|
| MS | 3106 | F | 22 | - | 14 | P | W |
| سری | استایل پوسته | کلاس | سایز پوسته | - | چیدمان کنتاکت | نوع کنتاکت (پین یا سوکت) | چرخش Insert |
● مشخصات مهندسی:
∗ مکانیزم کوپلینگ: رزوه‌دار، ریز/درشت، single-start mating.
∗ سایزهای پوسته (shell sizes): 10SL تا 48.
∗ پیکربندی کنتاکت: 1 تا بیش از 80 کنتاکت در یک کانکتور، ترکیب توان و سیگنال.
∗ ظرفیت جریان: از 13 آمپر (کنتاکت با سایز استاندارد شماره 16) تا 150 آمپر (کنتاکت با سایز استاندارد شماره 0) جریان مداوم.
∗ ولتاژ عملیاتی: تا 3000 ولتAC / 4200ولت DC بسته به حداکثر ولتاي عملیاتی مورد نیاز.
● بهبودهای کوکدانگ: کوکدانگ این‌ها را (نمونه کانکتورهای بهبودیافته خود را) با پیشوند KD در کنار نام‌های استاندارد MS تولید می‌کند. آنها از Insertهای پلی‌کلروپرن مرغوب استفاده می‌کنند که بازیابی الاستیک عالی را نشان می‌دهند و آب‌بندی محیطی IP67 را، هنگامی که backshellها به‌طور کامل بسته شوند، تضمین می‌کنند.
● انواع کلیدی:
∗ KD3100 رسپتاکل با قابلیت نصب روی دیوار.
∗ KD3101 پلاگ اتصال‌دهنده کابل (بین‌راهی).
∗ KD3102 رسپتاکل با فلنج در جلو / عقب با قابلیت نصب روی باکس.
∗ KD3106 پلاگ مستقیم با حلقه اتصال زمین یکپارچه.
∗ KD3108 پلاگ با زاویه قائمه (90 درجه) برای محفظه‌های با فاصله کم.
جهت خرید انواع کانکتور کوکدانگ سری MIL-DTL-5015 به محصولات موجود در لیست زیر با قیمت به‌روزشده مراجعه نمایید
کانکتور نظامی 85 پین کوکدانگ KD3106F 40-56S و KD3102A 40-56P

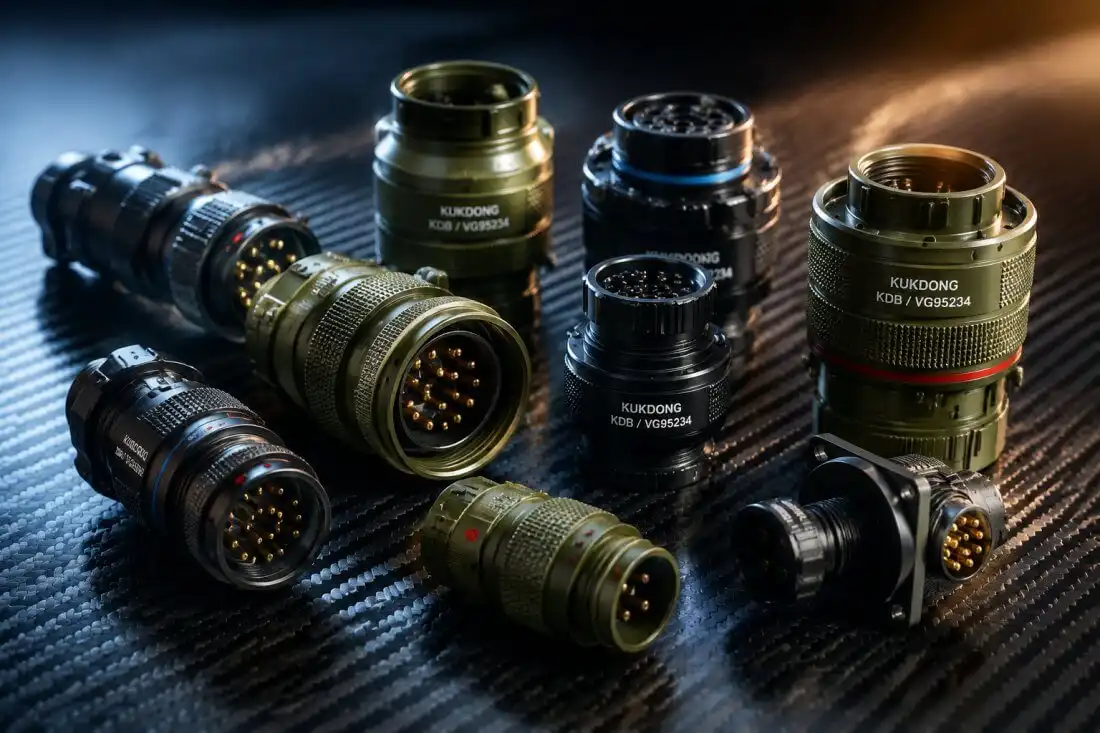

130,400,000 تومانسری KDB / VG95234 (با کوپلینگ سرنیزه‌ای معکوس)
برای کاربردهایی که ارتعاشات همه‌جهته مداوم را تجربه می‌کنند، کانکتورهای رزوه‌دار می‌توانند به تدریج از هم جدا شوند. برای حل این مشکل، سری KDB کوکدانگ استاندارد سرنیزه‌ای معکوس VG95234 را اتخاذ می‌نماید.

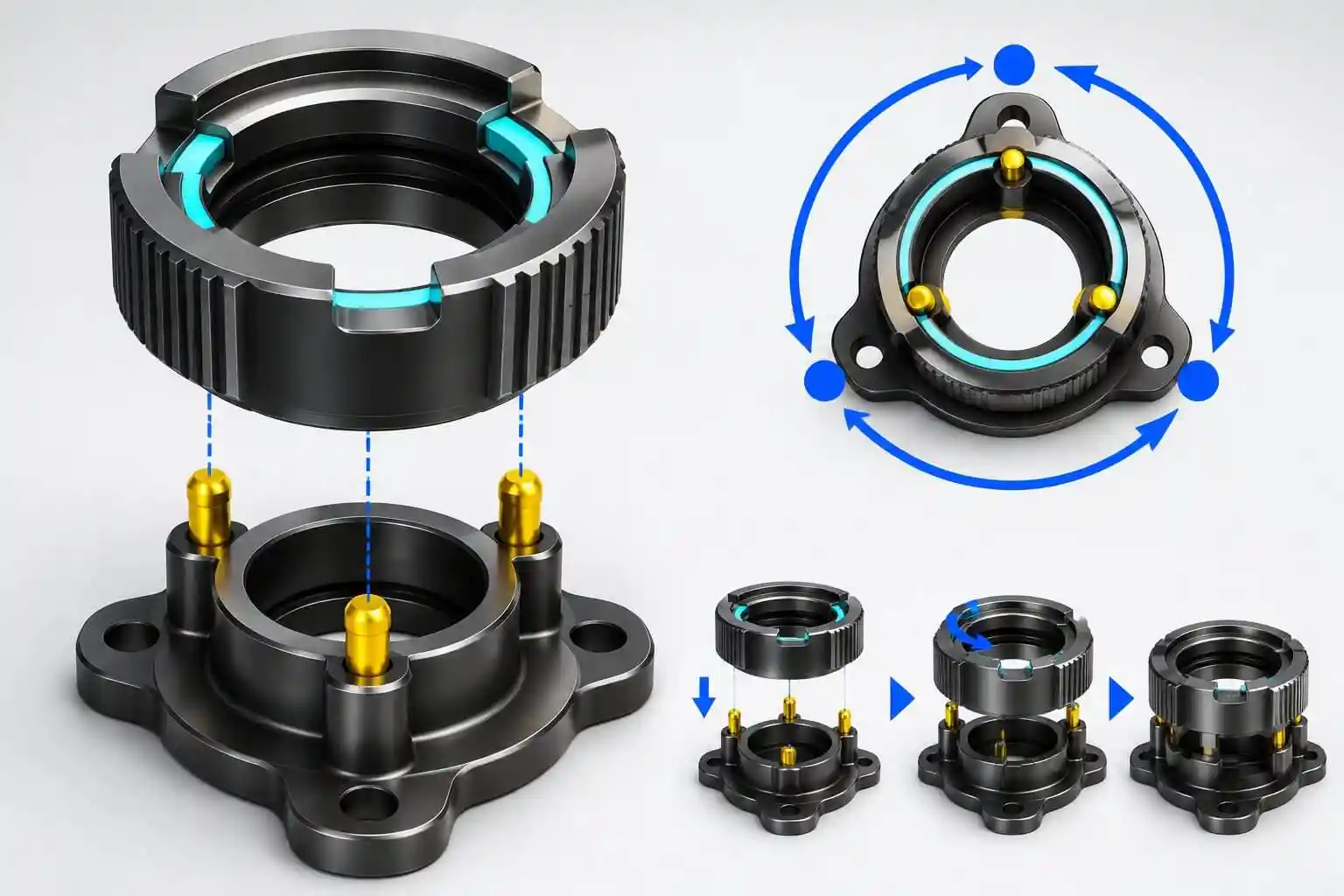

مکانیزم کوپلینگ سه نقطه‌ای سرنیزه‌ای معکوس
به‌جای چرخش‌های متعدد یک مهره رزوه‌دار، سری KDB از یک مکانیزم اتصال سرنیزه‌ای سه نقطه‌ای استفاده می‌کند که با یک چرخش سریع ۱۲۰ درجه‌ای قفل می‌شوند (که این قفل شدن هم به شکل لمسی و هم به شکل شنیداری درک می‌شود).
● مشخصات مهندسی:
∗ قابلیت جایگزینی: کاملاً با طرح‌بندی‌های استاندارد MIL-DTL-5015 قابل جایگزینی است (یعنی می‌توان بخشی از این کانکتور را به بخشی از کانکتور تولیدی شرکت دیگری که از استاندارد مذکور پشتیبانی می‌کند متصل نمود) با وجود اینکه از پوسته بیرونی سرنیزه‌ای معکوس مدرن استفاده می‌کند.
∗ مکانیزم قفل: سه پین غلتکی فولادی ضدزنگ در داخل مهره اتصال در امتداد رمپ‌های مارپیچی که در پوسته رسپتاکل ماشینکاری شده‌اند، می‌لغزند.
∗ مقاومت در برابر لرزش: بسیار زیاد؛ با لرزش‌های تصادفی یا هارمونیک قابل جدا شدن نیست. برخوردار از یک صدای "کلیک" است (در زمان قفل شدن) که امنیت کامل جفت شدن را تأیید می‌کند.
∗ عملکرد آب‌بندی: دارای یک فنر موجی شکل داخلی یکپارچه و دو O-ring محیطی بوده که به‌طور معمول به استاندارد غوطه‌وری IP68 تا عمق 10 متر به مدت 48 ساعت دست می‌یابد.
● تمرکز بر کاربردهای صنعتی: سری KDB/VG95234 استانداردی برای زیرساخت‌های ریلی سنگین، تانک‌های اصلی جنگی نظامی، نفربرهای زرهی (armored personnel carriers: APCs) و ماشین‌آلات جرثقیل صنعتی است.
جهت خرید انواع کانکتور کوکدانگ سری KDB/VG95234 دارای 2 پین یا 3 پین، به محصولات موجود در لیست زیر با قیمت به‌روزشده مراجعه نمایید
کانکتور نظامی 2 پین کوکدانگ؛ KDB06E 10SL-4P و KDB02E 10SL-4S
کانکتور نظامی 3 پین کوکدانگ؛ KDB06E 10SL-3P و KDB02E 10SL-3S
کانکتور نظامی 3 پین کوکدانگ؛ KDB06E 14S-7P و KDB02E 14S-7S
جهت خرید انواع کانکتور کوکدانگ سری KDB/VG95234 دارای 4 پین، به محصولات موجود در لیست زیر با قیمت به‌روزشده مراجعه نمایید
کانکتور نظامی 4 پین کوکدانگ؛ KD3116F 14-4S و KD3112E 14-4P
کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2P و KDB02E 14S-2S
کانکتور نظامی 4 پین کوکدانگ؛ KDB06E 14S-2S و KDB02E 14S-2P
جهت خرید انواع کانکتور کوکدانگ سری KDB/VG95234 دارای 6 پین یا 7 پین یا 10 پین به محصولات موجود در لیست زیر با قیمت به‌روزشده مراجعه نمایید
کانکتور نظامی 6 پین کوکدانگ؛ KDB06E 14S-6S و KDB02E 14S-6P
کانکتور نظامی 7 پین کوکدانگ؛ KDB06E 16S-1S و KDB02E 16S-1P
کانکتور نظامی 7 پین کوکدانگ؛ KDB06E 16S-1P و KDB02E 16S-1S
کانکتور 10 پین Kukdong؛ KDB06E 14SA-10P و KDB02E 14SA-10S
کانکتور 10 پین Kukdong؛ KDB06E 14SA-10S و KDB02E 14SA-10P
جهت خرید انواع کانکتور کوکدانگ سری KDB/VG95234 دارای 47 پین یا 48 پین به محصولات موجود در لیست زیر با قیمت به‌روزشده مراجعه نمایید
کانکتور نظامی 47 پین کوکدانگ KDB06E 32A-47P و KDB02E 32A-47S
کانکتور نظامی 47 پین کوکدانگ KDB06E 32A-47S و KDB02E 32A-47P
کانکتور نظامی 48 پین کوکدانگ؛ KDB06E 36-10P و KDB02E 36-10S
کانکتور نظامی 48 پین کوکدانگ؛ KDB06E 36-10S و KDB02E 36-10P

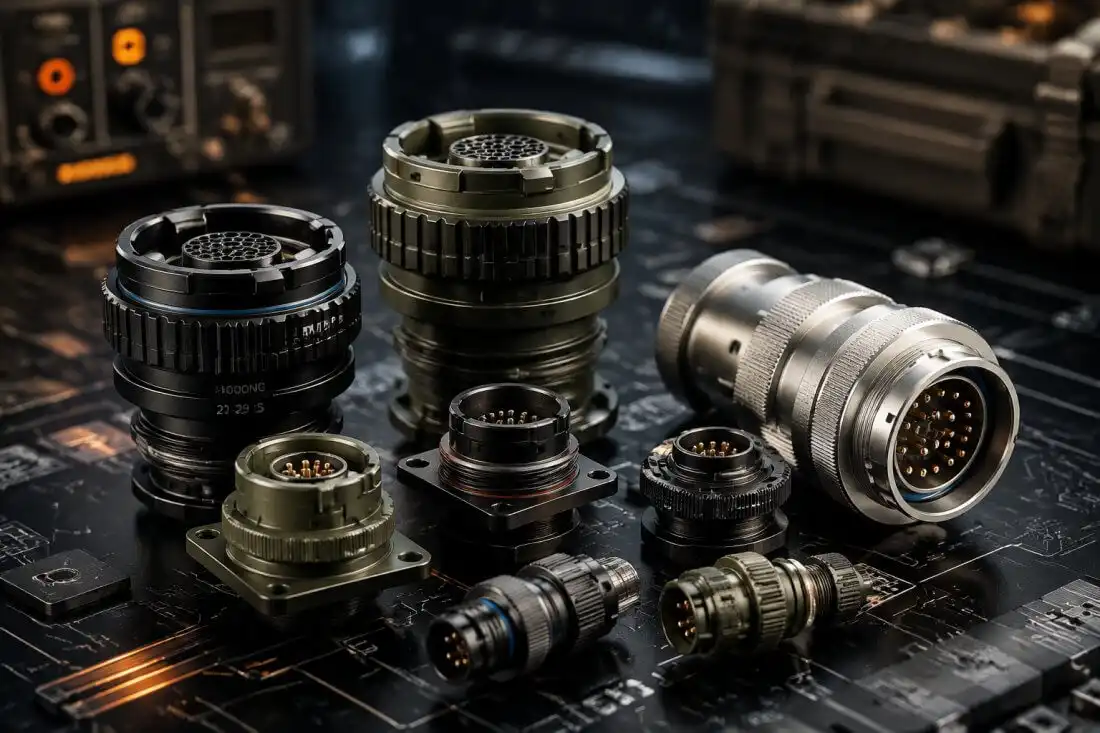

MIL-DTL-26482 سری I و II (سرنیزه مینیاتوری (جمع‌وجور) با چگالی بالا (تعداد پین))
هنگامی که فضا و وزن بسیار محدود است، کانکتورهای بزرگ و سنگین غیرعملی هستند. MIL-DTL-26482 سری I و II کوکدانگ (Kukdong) طرح‌هایی فشرده و با چگالی بالا را در یک پیکربندی پوسته سبک مینیاتوری ارائه می‌دهد.
● تمایز مهندسی سری I در مقابل سری II:
∗ سری I (سری کوکدانگ KD311 یا MS311): از کنتاکت‌های نیاز به لحیم‌کاری یا سیستم‌های پرس از جلو (front-release crimp) استفاده کرده و از یک بلوک insert الاستیک مقاوم بهره می‌برد. این محصول برای لوازم الکترونیکی مقاوم و حساس به هزینه، خطوط اتوماسیون کارخانه و تجهیزات مخابراتی تشخیصی ایده‌آل است.
∗ سری II (سری کوکدانگ KD347 یا MS347): دارای یک سیستم نگهدارنده کنتاکت با قابلیت پرس از عقب (rear-release crimp) با کارایی بالا است که از یک دیسک (disc matrix) داخلی پلاستیکی سفت و سخت استفاده می‌کند. از آب‌بندهای سطحی پیشرفته فلوروسیلیکون و گرومت‌های لاستیکی پشتی (rear grommets) بهره برده که به آن اجازه می‌دهد در برابر دمای عملیاتی شدید هوانوردی (منفی 55 درجه سانتیگراد تا مثبت 200 درجه سانتیگراد) مقاومت کند.
● مشخصات کلیدی:
∗ جفت‌سازی: مکانیزم سرنیزه‌ای قطع سریع 3 نقطه‌ای.
∗ سایزهای پوسته: 8 تا 24.
∗ سایزهای کنتاکت: منحصراً سایز شماره 20 (حداکثر 7.5 آمپر) و سایز شماره 16 (حداکثر 13 آمپر)، که امکان چیدمان‌های چند پینی فشرده را برای آرایه‌های حسگر چند کاناله و خطوط تله‌متری پرسرعت فراهم می‌کند.
جهت خرید انواع کانکتور کوکدانگ MIL-DTL-26482 سری I دارای 3 پین یا 4 پین، به محصولات موجود در لیست بالا با قیمت به‌روزشده مراجعه نمایید
جهت خرید انواع کانکتور کوکدانگ MIL-DTL-26482 سری I دارای 5 پین یا 6 پین یا 7 پین یا 8 پین، به محصولات موجود در لیست بالا با قیمت به‌روزشده مراجعه نمایید
جهت خرید انواع کانکتور کوکدانگ MIL-DTL-26482 سری I دارای 10 پین یا 12 پین یا 14 پین یا 15 پین یا 19 پین، به محصولات موجود در لیست بالا با قیمت به‌روزشده مراجعه نمایید
جهت خرید انواع کانکتور کوکدانگ MIL-DTL-26482 سری I دارای 32 پین یا 41 پین یا 55 پین، به محصولات موجود در لیست بالا با قیمت به‌روزشده مراجعه نمایید
سری KDGE (کانکتورهای محافظت‌شده در برابر EMI با جریان بالا و ولتاژ بالا)
با برق‌رسانی سریع به تجهیزات دفاعی سنگین نظامی، خودروهای زرهی و سیستم‌های ذخیره انرژی باتری ثانویه، کانکتورهای دایره‌ای مرسوم MIL-SPEC نمی‌توانند بدون گرم شدن بیش از حد، ولتاژ و آمپراژ عظیم را تحمل کنند. کوکدانگ سری ولتاژ بالای اختصاصی KDGE را برای حل این چالش مهندسی کرده است.
● پارامترهای فنی اصلی:
∗ ظرفیت جریان: از انتقال مداوم برق با آمپراژ بالا تا 300 آمپر پشتیبانی می‌کند.
∗ آستانه ولتاژ: برای معماری‌های ولتاژهای بالا ساخته شده است و به‌راحتی تا 1000 ولتDC / 750 ولت AC را تحمل می‌نماید.
∗ محافظت در برابر نفوذ آب: دارای استاندارد IP68 و IP69K، مقاوم در برابر سیالات تمیزکننده (به شکل بخار حرارتی) با فشار بالا.
∗ معماری EMC ثبت اختراع شده: دارای یک پوشش محافظ الکترومغناطیسی 360 درجه داخلی با امپدانس پایین. این امر تداخل الکترومغناطیسی شدید فرکانس بالا (EMI) تولید شده توسط اینورترهای سوئیچینگ پرقدرت و پیشرانه‌های الکتریکی را جذب و منحرف می‌کند و از کابل‌های سیگنال فرمان و کنترل ولتاژ پایین مجاور محافظت می‌کند.
● حوزه‌های استقرار اصلی: بلوک‌های تولید برق خودرو، آرایه‌های عظیم باتری نظامی لیتیوم-یونی، توزیع‌های مدیریت برق و واحدهای پیشران هیبریدی تاکتیکی.
اتصالات تخصصی ارتباطی و صوتی
عملیات میدانی نظامی به خطوط ارتباطی واضح نیاز دارد. کوکدانگ سری‌های تخصصی ارتباطات میدانی صوتی و تاکتیکی را مطابق با استانداردهای ناتو تولید می‌کند:
● MIL-DTL-55116 (کانکتورهای صوتی): رابط‌های صوتی تاکتیکی فنری ۵ پین و ۶ پین با قابلیت قطع سریع. این رابط‌ها در هدست‌های رادیویی نظامی (مانند فرستنده-گیرنده‌های تاکتیکی سری PRC)، آیفون‌های میدانی و دستگاه‌های رمزنگاری دستی یافت می‌شوند. آنها از کنتاکت‌های سفت و سخت و خودتمیزشونده استفاده می‌کنند که حتی در صورت پر شدن از گل یا شن، به‌طور قابل اعتمادی کار می‌کنند.
● MIL-C-55181 (سری MW): کانکتورهای منبع تغذیه رزوه‌ای مقاوم با قفل مرکزی که به‌طور خاص برای تجهیزات رادیویی تاکتیکی نظامی، کنترل رادار سیار و ژنراتورهای کمکی میدانی طراحی شده‌اند.
جدول جامع مشخصات فنی
برای کمک به مهندسان طراح و متخصصان تدارکات در انتخاب بهینه انواع کانکتور کوکدانگ، جدول تحلیلی جامع زیر پارامترهای ساختاری، محیطی و الکتریکی را در محصولات کوکدانگ مقایسه می‌کند.
| ویژگی | KD MIL-DTL-5015 | KDB / VG95234 | MIL-DTL-26482 Series I | KDGE |
|---|---|---|---|---|
| تمرکز اصلی مهندسی | انتقال قدرت برای کارهای سنگین و انتقال سیگنال‌های عمومی | انتقال توان/سیگنال با اتصال سریع و ضد ارتعاش برای خودروها | انتقال داده، سیگنال و توان پایین با تراکم بالا و در ابعاد کوچک | ایزولاسیون ولتاژ بالا برای سیستم‌های توزیع قدرت |
| مکانیسم اتصال (Coupling) | رزوه‌ای (پیچی اصطکاکی) | Bayonet معکوس (جدا شدن سریع) | Bayonet سهنقطهای | رزوه‌ای برای کارهای سنگین |
| نحوه آگاه شدن از قفل شدن | مقاومت (دیگر بیشتر پیچ نمی‌شود) | کلیک صوتی و لمسی واضح به همراه راهنمای دیداری روی بدنه | کلیک صوتی واضح | درگیری مکانیکی با گشتاور بالا |
| تراکم و تعداد پینها | متوسط (۱ تا بیش از ۸۵ پین) | متوسط تا بالا (۱ تا بیش از ۶۵ پین) | بالا (۲ تا ۶۱ پین مینیاتوری) | کم (معمولاً ۱ تا ۶ پین ضخیم) |
| نوع اتصال (Termination) | لحیمی استاندارد (کریمپ هم موجود) | کریمپ استاندارد (لحیمی هم موجود) | کریمپ یا لحیم (انتخابی) | کریمپ با گیج بالا یا اتصال پیچ و مهره‌ای |
| دمای کاری | منفی ۵۵ تا مثبت ۱۲۵ درجه سانتیگراد | منفی ۵۵ تا مثبت ۱۲۵ درجه سانتیگراد | منفی ۵۵ تا مثبت ۱۲۵ درجه سانتیگراد | منفی ۴۰ تا مثبت ۱۲۵ درجه سانتیگراد |
| درجه حفاظت محیطی | IP65 تا IP67 | IP67 / IP68 (مقاوم در برابر فشار و سیالات) | IP67 (تحمل فشار تا ۳۰ PSI) | IP67 تا IP68 (ایزوله در برابر رطوبت عمیق) |
| مقاومت در برابر روغن و سوخت | متوسط (لاستیک نیتریل استاندارد) | بسیار بالا (الاستومر CR / نیوپرن) | بالا (نیوپرن / وایتون) | بسیار بالا (مقاوم در برابر مایعات دی‌الکتریک) |
| حداکثر ولتاژ نامی | تا 3000 ولت AC و 4200 ولت DC | تا 1250 ولت AC و 900 ولت DC | تا 1000 ولت AC (سری II) | محدوده چند کیلوولت (kV) |
| حداکثر جریان هر پین | تا 150 آمپر (پین سایز ۰) | تا 150 آمپر (پین سایز ۰) | تا 22 آمپر (پین سایز ۱۶) | جریان و ولتاژ بالای سفارشی |
| بازار هدف اصلی | خودروهای نظامی، ماشین‌آلات صنعتی | تانکها و نفربرهای زرهی، صنایع ریلی | هوافضا، رادیوهای تاکتیکی، پهپادها | ژنراتورها، سیستم‌های بالابر سنگین صنعتی |
ویژگی‌های پیشرفته مهندسی مکانیک انواع کانکتور کوکدانگ
موفقیت کوکدانگ در محیط‌های عملیاتی دشوار، ناشی از انتخاب‌های طراحی مکانیکی خاص و با کارایی بالا است. پیشرفت‌های مهندسی زیر، کانکتورهای کوکدانگ را از جایگزین‌های تجاری استاندارد موجود متمایز می‌کند.
مهندسی کنتاکت: ترمینال‌های قابل لحیم‌کاری در مقابل ترمینال‌های قابل پرس
کوکدانگ سیستم‌های اتصال خود را با استفاده از دو روش متمایز ترمینال (سرسیم)، بسته به نوع کاربرد، می‌سازد:
● کنتاکت‌های قابل لحیم‌کاری دقیق: پین‌های کنتاک در پشت به شکل open-cup ماشینکاری می‌شوند که در این شرایط سیم‌ها به‌صورت دستی یا نیمه‌خودکار در آنها لحیم می‌شوند. پیکربندی‌های لحیم‌کاری، پیوستگی الکتریکی دائمی عالی را فراهم می‌کنند و برای مهارهای سیم‌کشی سفارشی کم حجم و بسیار پیچیده که در آنها ابزار پرس‌کاری تخصصی در دسترس نیست یا غیرعملی است، ایده‌آل هستند.
● کنتاکت‌های پرسی قابل جدا شدن (جدا شدن از عقب / جدا شدن از جلو): سیم‌ها قبل از قرار دادن در گیره‌های نگهدارنده داخلی کانکتور، به صورت مکانیکی با استفاده از ابزارهای مخصوص پنوماتیک (pneumatic tools) یا دستی پرس‌کاری، روی پین‌های اتصال پرس می‌شوند. اتصالات پرسی (Crimp) احتمال ایجاد اتصالات لحیم خشک یا خستگی ناشی از ارتعاش را در طول زمان از بین می‌برند. آنها قابلیت تعمیر سریع در محل را فراهم می‌کنند. اگر یک پین یا سوکت در طول عملیات میدانی آسیب ببیند، می‌توان آن را با استفاده از یک ابزار استخراج کامپوزیت ساده خارج کرد و بدون تعویض کل مجموعه کانکتور، آن را تعویض کرد.
| مکانیک پرس‌کاری در مقابل لحیم‌کاری | |
|---|---|
| ترمینال قابل پرس | ترمینال قابل لحیم‌کاری |
| رشته‌های سیم فشرده می‌شوند | رشته‌های سیم در محل جمع می‌شوند |
| در داخل Insert | در داخل cup ماشینکاری شده |
| پرس انجام می‌شود | لحیم‌کاری انجام می‌شود |
| بر روی barrel | با پر کردن |
| رفع حفره‌ها و خستگی | حساس به استرس حرارتی |
پیشگیری از جفت شدن نادرست
برای جلوگیری از خطاهای خطرناک در جفت کردن دو بخش کانکتورها، که در آن یک تکنسین ممکن است به‌طور تصادفی پلاگ یک کابل برق ولتاژ بالا را به یک رسپتاکل کنترل ریزپردازنده ولتاژ پایین حساس وصل کند، کوکدانگ از یک روش پیشگیری دو مرحله‌ای استفاده می‌کند:
● شیارهای پوسته اصلی: پوسته‌های بیرونی با خطوط طولی خاص و شیارهایی ماشینکاری شده‌اند. پلاگ‌ها فقط زمانی می‌توانند در رسپتاکل‌ها قرار گیرند که این خطوط کاملاً تراز شوند و این‌گونه از آسیب ساختاری به سطوح کنتاکت‌ها به‌خاطر جفت شدن اشتباه جلوگیری شود.
● زوایای چرخش Insert (موقعیت‌های W، X، Y، Z): برای سیستم‌هایی که از چندین کانکتور یکسان در کنار هم استفاده می‌کنند، عایق دی‌الکتریک Insert می‌تواند در کارخانه نسبت به شیار اصلی چرخانده شود. با تغییر این زاویه (مثلاً چرخاندن Insert به اندازه ۹۰، ۱۸۰ یا ۲۷۰ درجه نسبت به موقعیت استاندارد "عادی")، پلاگی که برای "موقعیت W" پیکربندی شده است، از نظر فیزیکی نمی‌تواند با رسپتاکل "موقعیت X" جفت شود، لذا به این شکل ایزولاسیون الکتریکی کامل و ایمنی مسیر عبور جریان تضمین می‌شود.
Backshellهای تخصصی و ترمینال‌های محافظ KAT/KH
یک کانکتور تنها به اندازه نقطه ترمینال که روکش کابل خام وارد قسمت پشتی محفظه کانکتور می‌شود، ایمن است. کوکدانگ در آداپتور Backshell پیشرفته، به‌ویژه سری‌های KAT (آداپتور کوکدانگ Tinel-Lock) و سری KH پیشگام بوده است:
● سیستم‌های آداپتور قفل تینل (KAT): از یک حلقه آلیاژ منحصربه‌فرد (نیتینول) برای دستیابی به یک ترمینال زمین کم مقاومت ۳۶۰ درجه از محافظ بافته شده کابل روی آداپتور backshell استفاده می‌کند. نوار محافظ روی دم عقب آداپتور کشیده می‌شود، حلقه تینل روی آن قرار می‌گیرد و انرژی حرارتی اعمال می‌شود. حلقه به‌طور یکنواخت تا یک نیروی فشرده‌سازی از پیش تعیین شده دقیق کوچک می‌شود و یک پیوند مکانیکی دائمی ایجاد می‌کند که تضعیف EMI عالی را فراهم می‌سازد.
● آداپتورهای فنری با نیروی ثابت Zetalock /: در موقعیت‌هایی که نیاز به استقرار سریع میدانی بدون استفاده از تفنگ‌های حرارتی تخصصی یا تجهیزات تعویض سیم وجود دارد، استفاده می‌شود. از یک پوشش فنری با نیروی ثابت و کشش بالا استفاده می‌کند که مستقیماً روی نوار محافظ می‌غلتد و امکان مونتاژ و جداسازی ساده را فراهم می‌کند و در عین حال تماس مداوم محافظ را تحت خمش فیزیکی مداوم حفظ می‌کند.
● پوشش کاهش‌دهنده فشار محیطی: با پوشش‌های الاستومری قالب‌گیری شده با چسب و جمع‌شونده در برابر حرارت یکپارچه شده است که هم شیار آداپتور backshell و هم روکش کابل خارجی را نگه می‌دارد. پس از خنک شدن، چسب مذاب داغ به داخل هر شکاف میکروسکوپی جریان می‌یابد و مانع از ورود آب با فشار بالا، آب شور و گردوغبار می‌شود.
کاربردهای صنعتی و استراتژیک اصلی
به‌دلیل استحکام ساختاری و انطباق با استانداردهای سختگیرانه دفاعی و صنعتی جهانی، کانکتورهای کوکدانگ (کوکدونگ) نقش‌های حیاتی در چندین زمینه مورد نیاز ایفا می‌کنند.
خودروهای دفاعی و زرهی جنگی
در الکترونیک دفاعی تاکتیکی، خرابی قطعات می‌تواند آمادگی عملیاتی را به خطر بیندازد. کوکدانگ یک شریک اصلی بومی‌سازی برای سیستم‌های پیشرفته زمینی نظامی است:
● تانک‌های اصلی نبرد (برای مثال K2 Black Panther) و خودروهای زرهی: کوکدانگ کانکتورهای KDB سرنیزه‌ای معکوس تخصصی و harnessهای سفارشی محافظت‌شده در برابر EMI را برای ماژول‌های مدیریت کنترل موتور اصلی خودرو، ماتریس‌های کامپیوتری کنترل آتش و اپتیک‌های پیشرفته هدف‌گیری دید در شب تأمین می‌کند.
● سیستم‌های فرماندهی تاکتیکی: مجموعه‌های کابلی طراحی‌شده برای مراکز کنترل دفاع موشکی میدانی، آرایه‌های ارتباطی ماهواره‌ای امن و شبکه‌های تولید برق قابل حمل.
سنجش از دور هوافضا و موشک
عملیات در محیط‌های هوافضا، سیستم‌های الکترونیکی را در معرض تغییرات فشار اتمسفر، چرخه‌های حرارتی سریع و نیروهای گرانشی بالا قرار می‌دهد:
● محفظه‌های اویونیک: کانکتورهای MIL-DTL-26482 سری II شرکت کوکدانگ، سیگنال‌های سنجش از دور اولیه، آرایه‌های حسگر با چگالی بالا و خطوط ارتباطی را در هواپیماهای نظامی و تجاری مدرن هدایت می‌کنند.
● مهمات هدایت‌شونده و دفاع موشکی: رابط‌های میکرو-سرنیزه‌ای بسیار قابل اعتماد، تداوم دقیق سیگنال را در طول توالی‌های پرتاب موشک و مسیرهای پرواز با شتاب بالا تضمین می‌کنند.
زیرساخت‌های حمل‌ونقل عمومی پرسرعت و راه‌آهن مدرن
لوکوموتیوهای برقی مدرن و سیستم‌های ریلی پرسرعت، شبکه‌های صنعتی پیچیده‌ای هستند که در معرض ارتعاش مداوم، ولتاژهای بالا و تغییرات آب‌وهوایی قرار دارند.
● اتصالات بوژی (Bogie) زیر واگن: کانکتورها با بمباران مداوم سنگ، آلودگی گردوغبار ترمز و جمع شدن آب مواجه هستند. سری سرنیزه معکوس KDB/VG95234 سنسورهای حیاتی ترمز، سیستم‌های ضدلغزش و موتورهای محرک اصلی را به هم متصل می‌کند.
● اتصال بین واگنی مسافری: دسته‌های عظیم کانکتور دایره‌ای چند کاناله، ستون فقرات اترنت پرسرعت، شبکه‌های سرگرمی-اطلاعاتی مسافران، حلقه‌های برق HVAC و کنترل‌های فعال‌سازی درب را در واگن‌های قطار متصل می‌کنند.
اتوماسیون و رباتیک صنعتی سنگین
اتوماسیون کارخانه‌های مدرن به چرخه‌های عملیاتی مداوم متکی است. کانکتورهای Kukdong نقاط اتصال طولانی مدت و کم نیاز به نگهداری را برای صنایع سنگین فراهم می‌کنند:
● بازوهای رباتیک تولید خودرو: محورهای ربات مفصلی روزانه هزاران بار پیچ‌وتاب می‌خورند و خم می‌شوند و کابل‌های برق و سیگنال داخلی را در معرض تنش پیچشی شدید قرار می‌دهند. سرنیزه معکوس کوکدانگ و پلاگ‌های صنعتی آن در برابر سایش مقاوم هستند و از شل شدن مکانیکی جلوگیری می‌کنند.
● تجهیزات فرآوری نفت، گاز و مواد شیمیایی: کانکتورهای دایره‌ای سنگین از جنس آلومینیوم و فولاد ضدزنگ با روکش کروم، تماس با حلال‌های صنعتی سوزاننده، روغن‌های برش و روان‌کننده‌های هیدرولیک را بدون کاهش کیفیت یا تجزیه مواد تحمل می‌کنند.
پروتکل‌های نصب، گشتاور و نگهداری میدانی
برای اطمینان از اینکه کانکتور کوکدانگ به طول عمر مهندسی شده خود می‌رسد و رتبه‌بندی‌های محیطی IP68 یا MIL-SPEC خود را حفظ می‌کند، تکنسین‌ها باید پروتکل‌های نصب و مونتاژ میدانی دقیقی را رعایت کنند. مونتاژ نادرست علت اصلی خرابی‌های میدانی است که معمولاً به صورت پارگی ناشی از کشش سیم، پارگی عایق یا ورود مایعات ظاهر می‌شود.

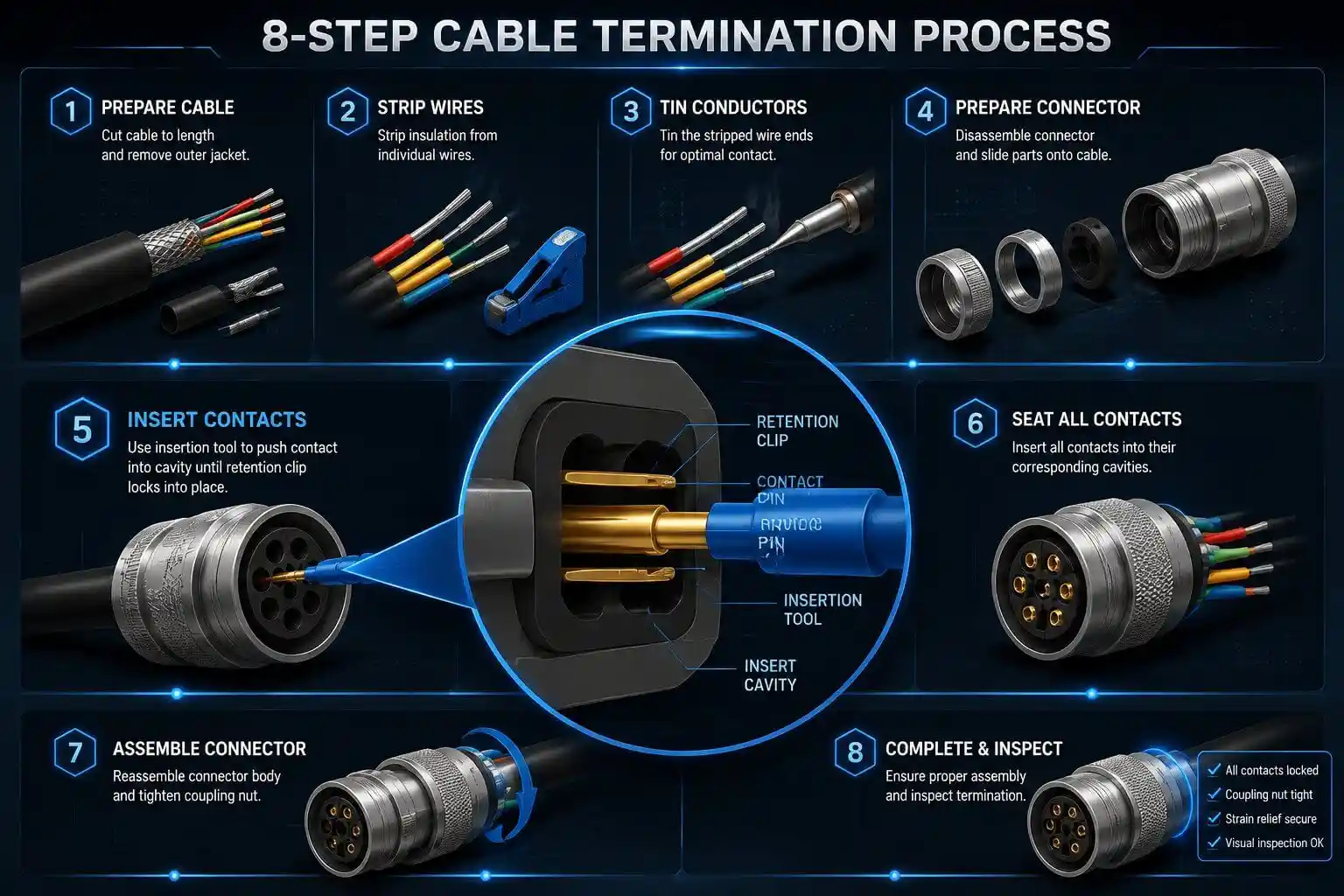

ترتیب صحیح اتصال کابل
لخت کردن سیم و اجرای درج (Insertion) کنتاکت
● لخت کردن دقیق عایق: از یک لخت کننده سیم مکانیکی یا حرارتی کالیبره شده برای برداشتن لایه عایق بیرونی استفاده کنید. مطمئن شوید که رشته‌های هسته مسی داخلی، تراشیده، بریده یا صاف شده‌اند. طول بخش لخت شده باید دقیقاً با عمق barrel پرس یا cup لحیم کنتاکت مطابقت داشته باشد.
● تأیید پرس: هنگام استفاده از کنتاکت‌های پرسی، از فریم ابزار پرس مورد تأیید نظامی دقیق و موقعیت صفحه مدرج turret head مربوطه که توسط استاندارد AWG (American Wire Gauge) برای هادی تعیین شده است، استفاده کنید. قبل از قرار دادن کنتاکت در بلوک کانکتور، یک آزمایش کشش مکانیکی انجام دهید تا از احتباس سیم اطمینان حاصل شود.
● راهنمای ابزارگذاری: هرگز پین‌های کنتاکت را به صورت دستی به پشت بلوک عایق الاستومری فشار ندهید. همیشه از ابزار درج پلاستیکی یا فلزی مشخص شده استفاده کنید. فشار سبک و عمودی اعمال کنید تا کنتاکت از گیره نگهدارنده داخلی عبور کند و در موقعیت قفل شود. تراز قرارگیری را به صورت بصری از سطح جفت شونده جلویی کانکتور بررسی کنید.
گشتاورهای مناسب کوپلینگ backshell
اجزای رزوه‌دار باید با استفاده از یک آچار گشتاور کالیبره شده مجهز به اتصالات فک تسمه‌ای مقاوم در برابر سایش، تا مقادیر دقیق مهندسی سفت شوند. گشتاور کم باعث می‌شود که گرومت عقب فشرده نشود و آب وارد شود؛ گشتاور بیش از حد، رزوه‌های پوسته آلومینیومی را از بین می‌برد و آب‌بندهای داخلی را تغییر شکل می‌دهد. مهندسان باید از راهنمای گشتاور استاندارد زیر برای پوسته‌های آلیاژ آلومینیوم استفاده کنند:
∗ اندازه پوسته 10SL / 12S: از 2.26 تا 2.82 نیوتن متر (20 تا 25 اینچ-پوند)
∗ اندازه پوسته 14 / 14S: از 2.82 تا 3.39 نیوتن متر (25 تا 30 اینچ-پوند)
∗ اندازه پوسته 16 / 16S: از 3.39 تا 3.95 نیوتن متر (30 تا 35 اینچ-پوند)
∗ اندازه پوسته 18: 3.95 تا 4.52 نیوتن متر (35 تا 40 اینچ-پوند)
∗ اندازه پوسته 20 / 22: 4.52 تا 5.08 نیوتن متر (40 تا 45 اینچ-پوند)
∗ اندازه پوسته 24 / 28: 5.08 تا 5.65 نیوتن متر (45 تا ۵۰ اینچ-پوند)
∗ اندازه پوسته 32 / 36 / 40: 6.21 تا 6.78 نیوتن متر (55 تا 60 اینچ-پوند)
پروتکل‌های نگهداری و تمیزکاری پیشگیرانه میدانی
در محیط‌های سخت، کانکتورها باید به صورت دوره‌ای بازرسی شوند تا از خرابی غیرمنتظره جلوگیری شود:
● حذف زباله: قطعات را جدا کرده و اتصالات داخلی را با استفاده از هوای فشرده کم‌فشار یا حلال مخصوص تمیزکننده اتصالات الکتریکی تمیز کنید. هرگز از برس‌های فلزی، سنجاق یا سوهان‌های ساینده برای پاک کردن زباله‌ها استفاده نکنید، زیرا این کار باعث از بین رفتن آبکاری رسانای طلایی یا نقره‌ای میکرو اینچی می‌شود.
● بازرسی آب‌بند الاستومری: حلقه‌های O محیطی و آب‌بندهای بین سطحی را از نظر پوسیدگی خشک، تورم، ترک خوردگی یا مجموعه فشاری دائمی بررسی کنید. آب‌بندهای آسیب‌دیده را فوراً تعویض کنید تا موانع رطوبتی حفظ شوند.
● روانکاری جفت‌سازی: یک میکرولایه از گریس دی‌الکتریک فلوروسیلیکون تمیز و غیر رسانا را روی رزوه‌های کوپلینگ و سطوح جفت‌سازی بین سطحی بمالید. این کار از ساییدگی رزوه جلوگیری می‌کند، اصطکاک جفت‌سازی را کاهش می‌دهد و به حفظ مانع محیطی کمک می‌کند.
پسگفتار
شرکت Kukdong Electronic Precision یک اکوسیستم متعادل از راهکارهای اتصال دایره‌ای مقاوم را مهندسی کرده است. از نیازهای جریان بالای پیشرانه‌های الکتریکی با سری KDGE گرفته تا مکانیک سرنیزه معکوس مقاوم در برابر ارتعاش خط KDB/VG95234، کاتالوگ آنها نیازهای دفاعی، هوافضا و اتوماسیون صنعتی پیشرفته در سراسر جهان را برآورده می‌کند.
هنگام طراحی هارنس (harness) سیستم الکتریکی بعدی خود، تطبیق مشخصات محیطی و الکتریکی محیط با جنس و طراحی ساختاری کانکتور را در اولویت قرار دهید:
∗ برای توزیع برق ثابت سنتی و ماشین‌آلات سنگین، MS5015 رزوه‌دار را انتخاب کنید.
∗ برای کاربردهای اتصال سریع و ارتعاش بالا، KDB سرنیزه معکوس را انتخاب کنید.
∗ برای کاربردهای اویونیک حساس به وزن، Miniature 26482 را انتخاب کنید.
∗ برای آرایه‌های باتری ولتاژ بالای سنگین و شبکه‌های برق، KDGE را انتخاب کنید.
با جفت کردن این اجزای تخصصی با لوازم جانبی مناسب backshell و رعایت گشتاورهای مونتاژ دقیق، مهندسان طراح، حداکثر عملکرد سیستم و دهه‌ها قابلیت اطمینان میدانی را تضمین می‌کنند.
محشر بود مهندس 👌👌👌
خواهش می‌کنم، ممنون از شما 🙏
