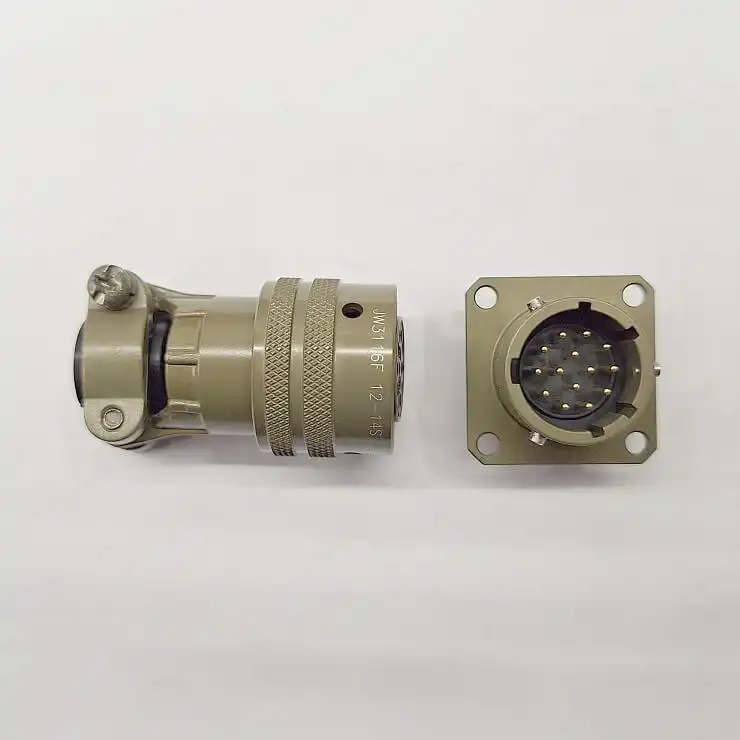

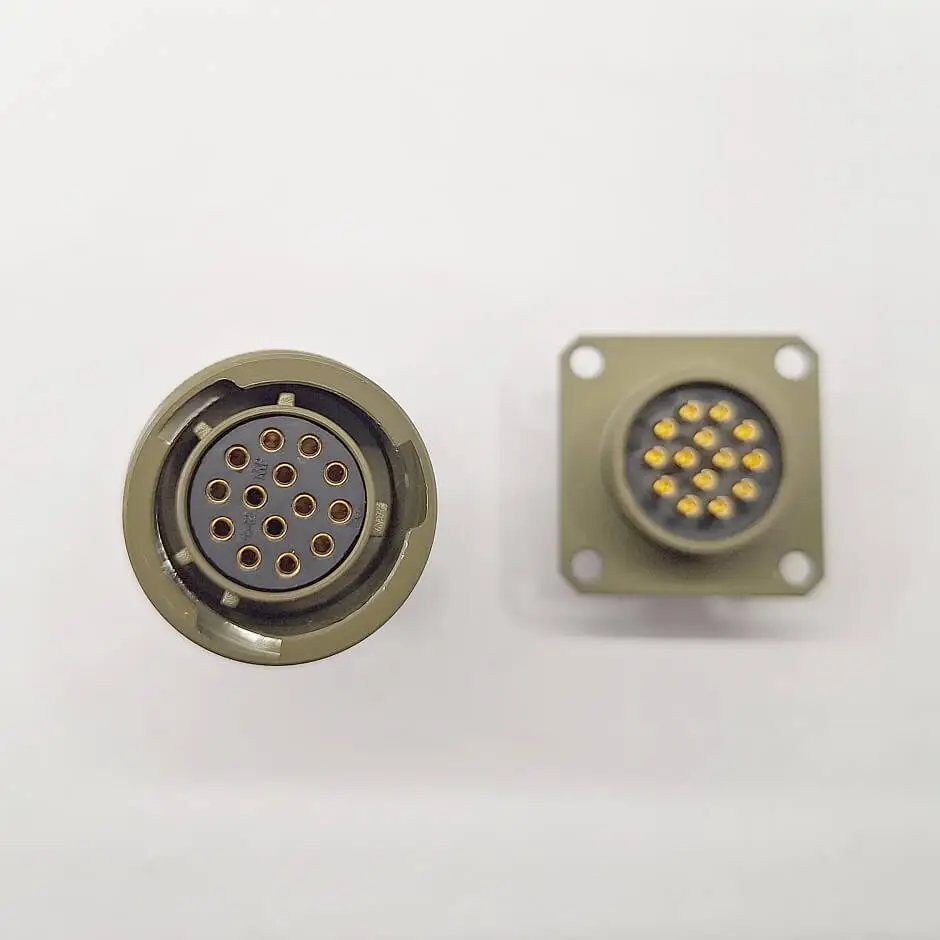

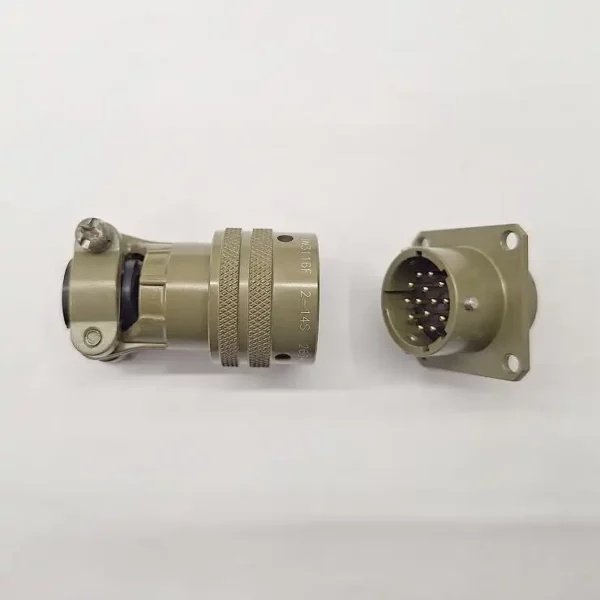

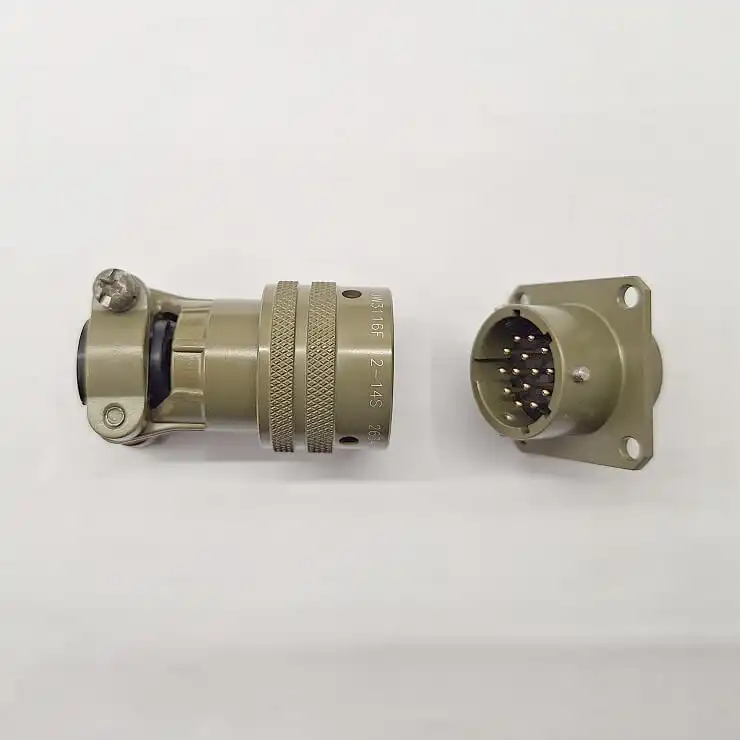

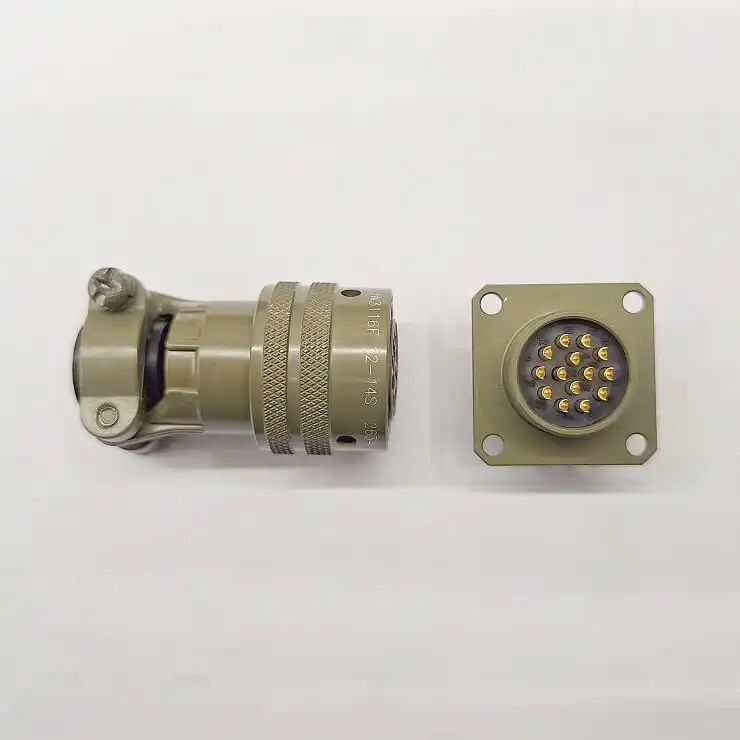

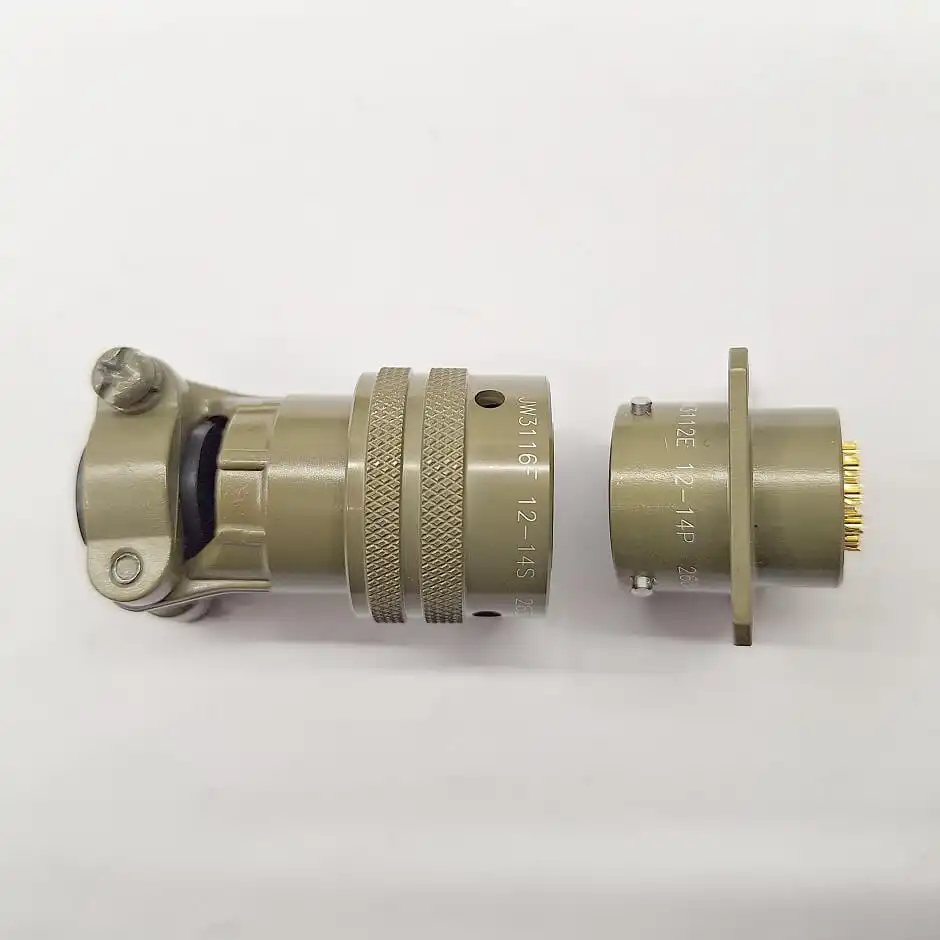

کانکتور دایرهای 14 پین؛ JW3116F 12-14S و JW3112E 12-14P
آیا به دنبال راهکاری مستحکم و قابل‌اعتماد برای اتصال در سیستم‌های صنعتی خود هستید؟ مجموعه JW3116F 12-14S و JW3112E 12-14P، انتقال بی‌نقص داده و توان را در سخت‌ترین شرایط محیطی تضمین می‌کند. این کانکتور که به‌عنوان جایگزین تجاری و اختصاصی برای کانکتورهای برخوردار از استاندارد نظامی MIL-DTL-26482 سری I طراحی شده است، ویژگی‌هایی نظیر آب‌بندی عالی (احتمالا) و اتصال سریع از نوع سرنیزه‌ای (Bayonet) را ارائه می‌دهد.
چه در حال نوسازی تجهیزات هوافضا باشید، چه مونتاژ قطعات الکترونیکی دریایی و یا ارتقای ماشین‌آلات اتوماسیون کارخانه، این کانکتور دایرهای مینیاتوری (دارای ابعاد جمع‌وجور) ۱۴ پین، یکپارچگی کامل سیگنال را در شرایط تنش‌های شدید ارتعاشی و دماهای بسیار بالا یا پایین تضمین می‌کنند.
آشنایی با پارت نامبرها و پیشوند “JW”
هنگام تأمین راهکارهای اتصال صنعتی، پیگیری پارت نامبر قطعات امری حیاتی است.
∗ توضیح پیشوند “JW”: قطعات صنعتی اغلب از پیشوندهای تجاری متمایزی استفاده می‌کنند تا نشان‌دهنده برند خاص یا سری‌های سفارشیِ تأییدشده توسط کارخانه باشند. پیشوند “JW” نشان‌دهنده یک محصول تجاری با عملکرد بالاست که دقیقاً بر اساس پیکربندی‌های استاندارد MS3116 و MS3112 ساخته شده است.
این امر به مهندسان شما اطمینان می‌دهد که قطعات از نظر مکانیکی و الکتریکی با سری‌های مشابه شرکت‌های Amphenol، ITT Cannon یا Kukdong (برای آشنایی کامل با محصولات کوکدانگ که به شکلی اساسی در کهرنیک عرضه می‌شوند از صفحه “راهنمای خرید انواع کانکتور کوکدانگ (Kukdong) + قیمت [1405]” بازدید نمایید) کاملاً سازگار (Cross-compatible) هستند، اما با قیمتی رقابتی و تجاری عرضه می‌شوند.
∗ کشور سازنده: خط تولید قطعات “JW” از امکانات پیشرفته و تثبیت‌شده الکترونیک صنعتی در چین بهره می‌برد. با استفاده از فرآیندهای پیشرفته ماشین‌کاری دقیق در چین، این کانکتورها ضمن رعایت استانداردهای سخت‌گیرانه کنترل کیفیت، از جمله استانداردهای آب‌بندی با لاستیک مصنوعی مقاوم و آبکاری طلا بر روی آلیاژ مس، صرفه‌جویی اقتصادی قابل‌توجهی را برای مدیران زنجیره تأمین فراهم می‌کنند.
مشخصات فنی کامل
اگر با واژه‌های پلاگ و رسپتاکل آشنا نیستید، به مطلب ما با عنوان “کانکتور نظامی چیست؟ (راهنمای جامع)” مراجعه کنید.
1. JW3116F 12-14S: پلاگ (سرکابلی) مستقیم برای اتصال به کابل (از نوع مادگی)
∗ نوع کانکتور: پلاگ مستقیم جهت اتصال به کابل
∗ تعداد و نوع کنتاکت: 14 کنتاکت از نوع مادگی
∗ کلاس کاری F: طراحی مقاوم در برابر شرایط محیطی، مجهز به گیره کابل یکپارچه و محفظه انتهایی (بک‌شل) جهت کاهش فشار و کشش کابل.
2. JW3112E 12-14P: رسپتاکل (روپنلی) جهت نصب روی جعبه یا پنل (از نوع نری)
∗ نوع کانکتور: رسپتاکل قابل نصب روی پنل (فلنج‌دار) یا جعبه
∗ تعداد و نوع کنتاکت: 14 کنتاکت از نوع نری
∗ کلاس کاری E: دارای آب‌بندی محیطی در محل اتصال بدنه، با استفاده از ساختار مستحکم واشر (grommet) انتهایی
مزایای کلیدی برای تیم‌های مهندسی و تولید
∗ اتصال سریع و ایمن: سیستم قفل‌شونده سرنیزه‌ای (Bayonet) سه‌نقطه‌ای، خطاهای مربوط به رزوه کردن را حذف می‌کند. با یک چرخش سریع و جزئی، پلاگ به‌طور کامل و دقیق در رسپتاکلِ روی پنل قفل می‌شود؛ این ویژگی برای عملیات میدانی سریع، محیط‌های مونتاژ کم‌نور یا سیستم‌های دارای لرزش شدید ایده‌آل است.
∗ محافظت محیطی بی‌نقص: سرکابلی و روپنلی JW3116F 12-14S و JW3112E 12-14P با بهره‌گیری از عایق‌های داخلی لاستیک مصنوعی و واشرهای آب‌بندی محیطی (پیرامونی) هماهنگ، مانع نفوذ رطوبت، عوامل خورنده محیط‌های دریایی یا پاشش سیالات صنعتی می‌شود.
∗ دقت سیگنال با کنتاکت‌های روکش طلا: کنتاکت‌های آلیاژ مس با روکش طلای مرغوب، مقاومت اتصال را به زیر 10 میلی‌اهم کاهش می‌دهند و از تله‌متری حساس سنسورهای ولتاژ پایین در برابر افت کیفیت سیگنال یا اکسیداسیون محافظت می‌کنند.
محیط‌های کاربردی رایج
به لطف ساختار مستحکم، مجموعه JW3116F 12-14S و JW3112E 12-14P به‌طور گسترده در موارد زیر استفاده می‌شود:
∗ کنترل‌های صنعتی: ماشین‌آلات CNC، شبکه‌های سنسور و ایستگاه‌های تست خودکار.
∗ سیستم‌های دریایی: تجهیزات مخابراتی و پنل‌های پایش و نظارت در شناورها.
∗ رباتیک و فناوری پزشکی: اتصالات موتورهای ویژه کارهای سنگین (Heavy-duty) و بلوک‌های توزیع برق.
برای خرید کانکتور دایرهای 14 پین؛ JW3116F 12-14S و JW3112E 12-14P با قیمتی مناسب از کهرنیک انتظار لازم نیست! با پشتیبان‌های ما از طریق روش‌های مختلفی که در سایت ارائه شده، تماس حاصل فرمایید و سوالات خود را مطرح کنید تا بهترین گزینه را با توجه به پروژه و بودجه شما در اختیار شما قرار دهند. نظر خود در ارتباط با این محصول را از طریق بخش نظرات (در پایین) با ما در میان بگذارید.
