کانکتور نظامی 3 پین Yeonhab؛ YH3116F 12-3P و YH3112E 12-3S

خب! محصولی دیگر از سری کانکتورهای نظامی که در فروشگاه اینترنتی کهرنیک عرضه می‌شوند. درصورتی‌که با کانکتورهای نظامی و ویژگی‌های آنها آشنا نیستید یا واژه‌های Plug (پلاگ یا سرکابلی) و Receptacle (رسپتاکل یا روپنلی) که در توضیحات زیر با آنها روبرو خواهید شد برای شما مبهم هستند، به مطلب ما با عنوان “کانکتور نظامی چیست؟ (راهنمای جامع)” مراجعه کنید.

زمانی که مقاومت بالا در برابر لرزش، قابلیت جدا شدن سریع و آب‌بندی محیطی برای کاربرد شما حیاتی است، کانکتور نظامی 3 پین Yeonhab؛ YH3116F 12-3P و YH3112E 12-3S از برند کره‌ای Yeonhab عملکردی در سطح بالا ارائه می‌دهند.

این کانکتورهای دایره‌ای که مطابق با معیارهای دقیق ابعادی و عملکردی استاندارد MIL-DTL-26482 سری I (استاندارد MS3116 / MS3112) طراحی و تولید شده‌اند، انتقال ایمن سیگنال و برق ولتاژ پایین را در ابعادی فشرده و جمع‌وجور فراهم می‌نمایند. چه در حال طراحی تجهیزات الکترونیکی تاکتیکی میدانی باشید، چه مشغول به‌روزرسانی رباتیک صنعتی یا سیم‌کشی زیرمجموعه‌های اویونیک، این دو بخش کانکتور یعنی سرکابلی مستقیم با پارت نامبر YH3116F و روپنلی با پارت نامبر YH3112E عمر مفید طولانی و دوام عملیاتی قابل‌اطمینانی را ارائه می‌دهند.

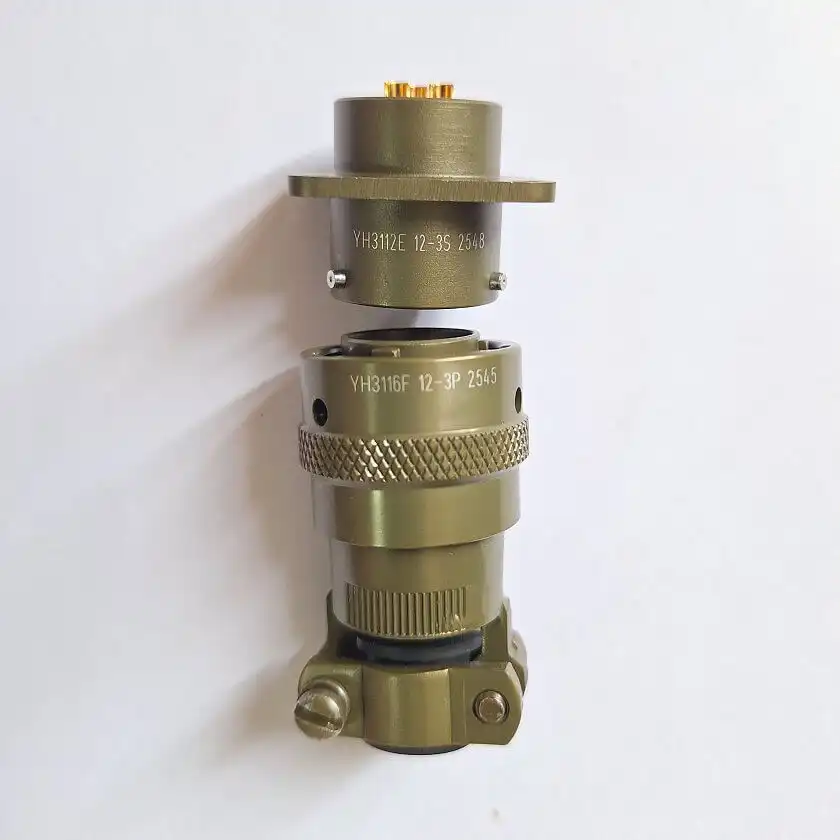

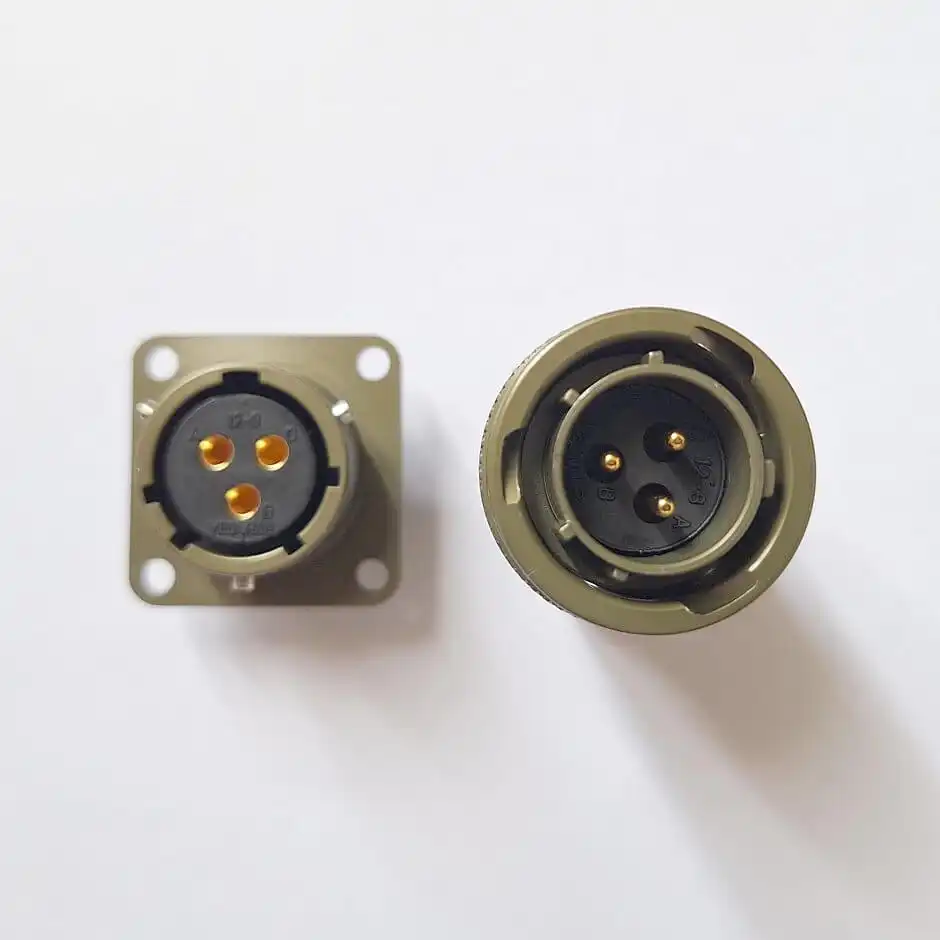

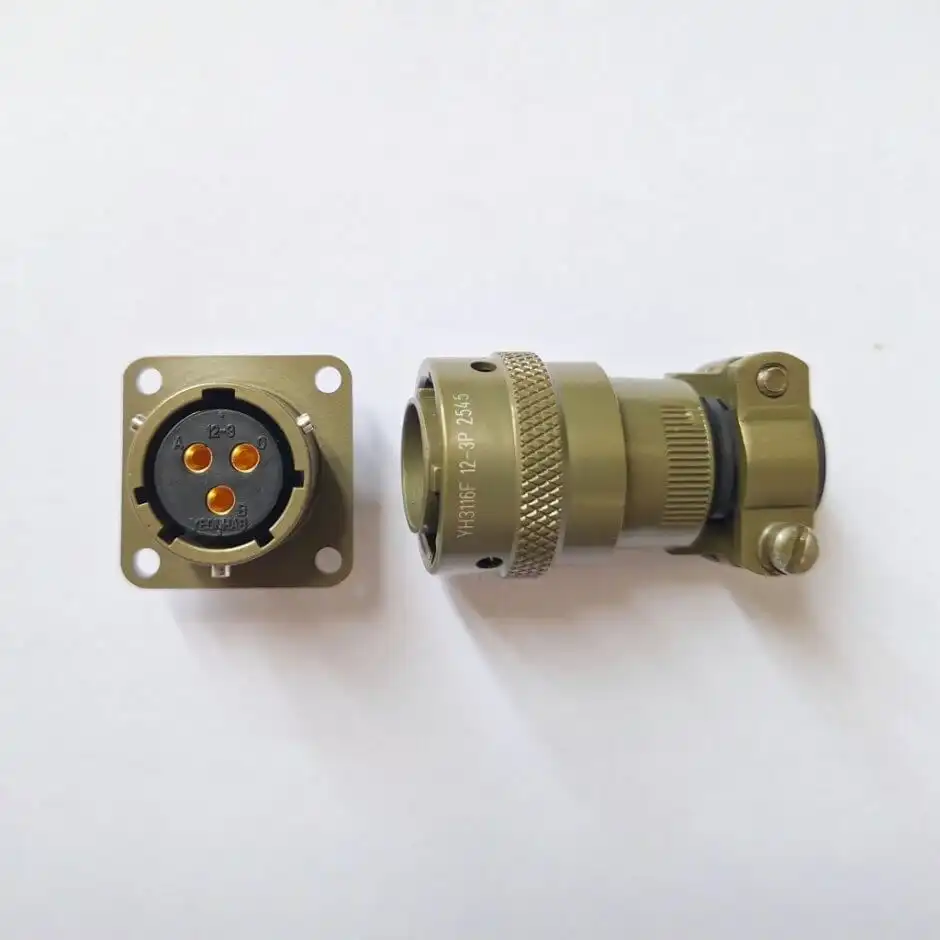

بررسی اجمالی: YH3116F 12-3P و YH3112E 12-3S

۱. YH3116F 12-3P

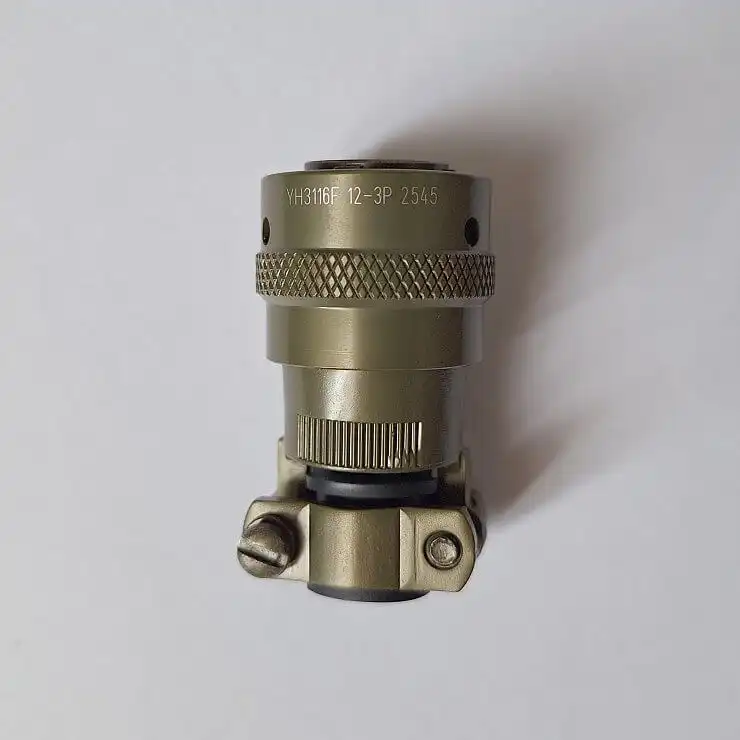

∗ پارت نامبر YH3116F 12-3P مربوط به بخش پلاگ (از نوع نری) این ‌کانکتور است که به انتهای کابل متصل می‌شود:

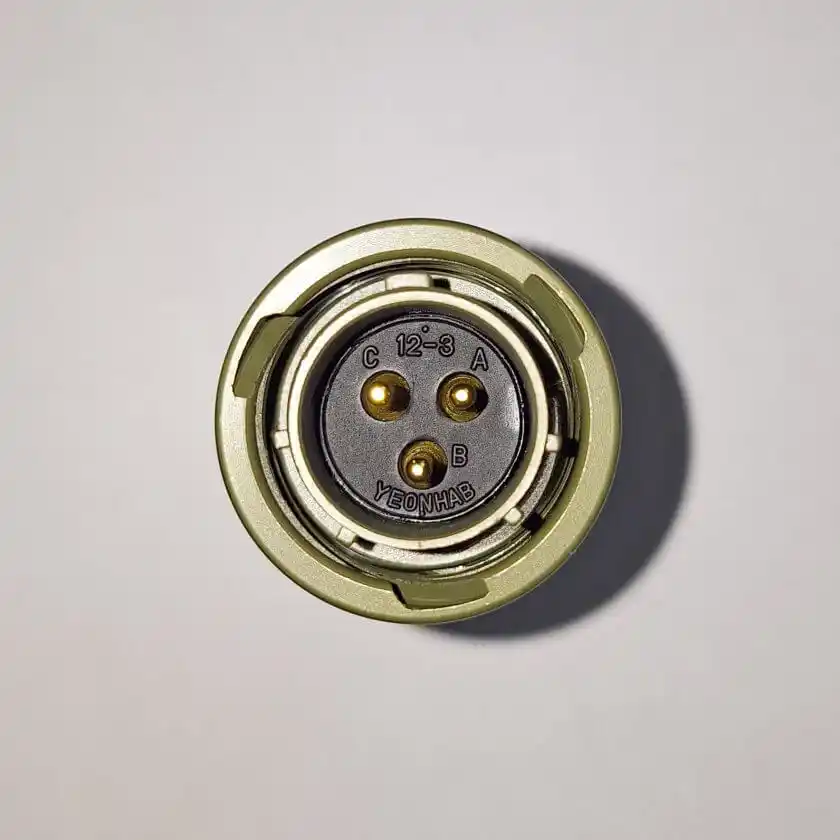

∗ سایز پوسته (Shell Size) و آرایش کنتاکت‌ها: سایز پوسته آن ۱۲ و با ۳ کنتاکت (از نوع نری یعنی پین) سایز ۱۶.

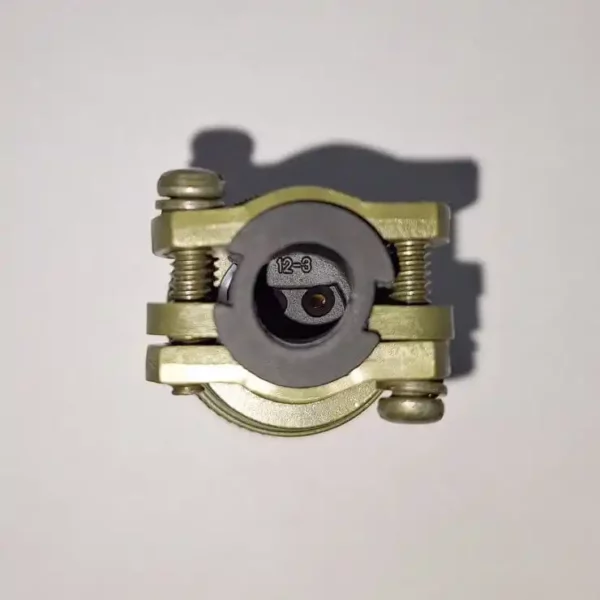

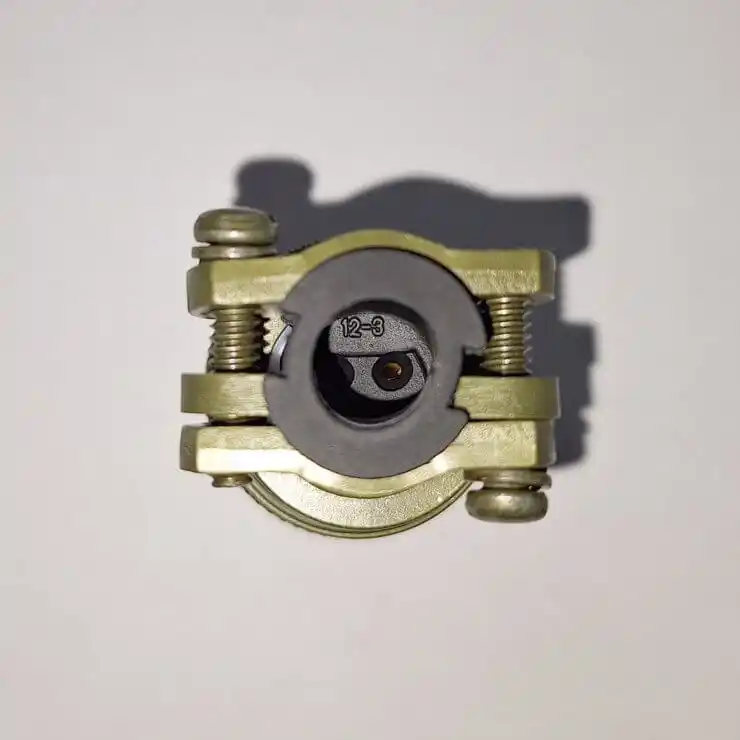

∗ بک‌شل (Backshell) کلاس F: مجهز به گیره کابل یکپارچه با قابلیت کاهش کشش (Strain Relief) و واشر آب‌بندی منعطف؛ این ویژگی مانع نفوذ رطوبت شده و از اتصالات لحیم‌کاری‌شده در برابر تنش‌های ناشی از کشش و خم شدن کابل محافظت می‌کند.

∗ حلقه اتصال (Coupling Ring): دارای حلقه اتصال سرنیزه‌ای (Bayonet) آج‌دار و سریع که با چرخش یک‌سوم دور، بازخورد قفل‌شدنِ ملموس و شنیداری (چیزی شبیه به صدای کلیک) ایجاد می‌کند.

۲. YH3112E 12-3S

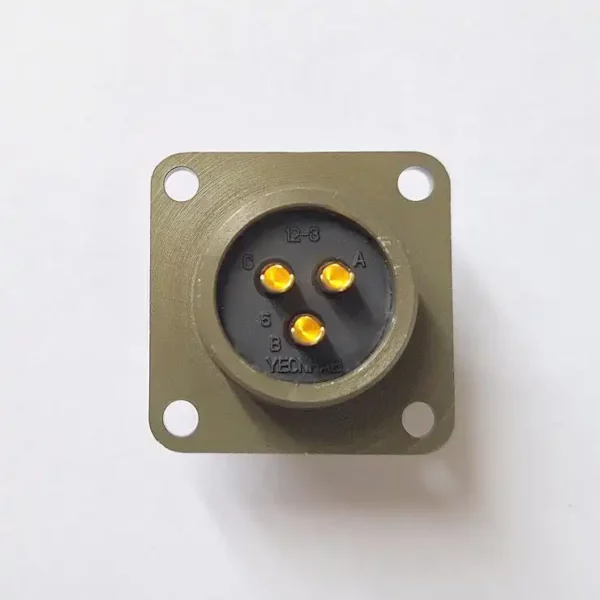

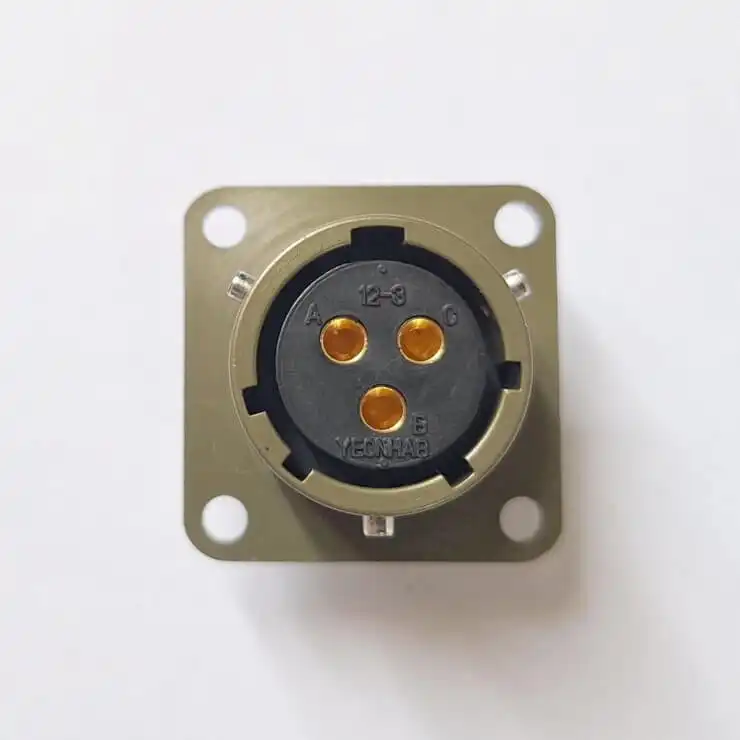

پارت نامبر YH3112E 12-3S مربوط به بخش رسپتاکل (از نوع مادگی) این کانکتور است که ثابت بوده و قابل نصب روی پنل یا باکس است و با پلاگ جفت می‌شود:

∗ ساختار کلاس E: طراحی‌شده برای نصب روی شاسی، پنل یا دیواره (Bulkhead)؛ در این مدل، رزوه بک‌شل حذف شده است تا عمق نصب به حداقل رسیده و فضای اشغال‌شده (Footprint) جمع‌وجور باشد.

∗ پیکربندی کنتاکت‌ها: مجهز به ۳ کنتاکت (از نوع مادگی یعنی سوکت) سایز ۱۶؛ این طراحی مطابق با استانداردهای ایمنی (Fail-safe) است که کنتاکت‌های سوکتِ برق‌دار را در داخل محفظه ثابت محافظت‌شده نگه می‌دارد.

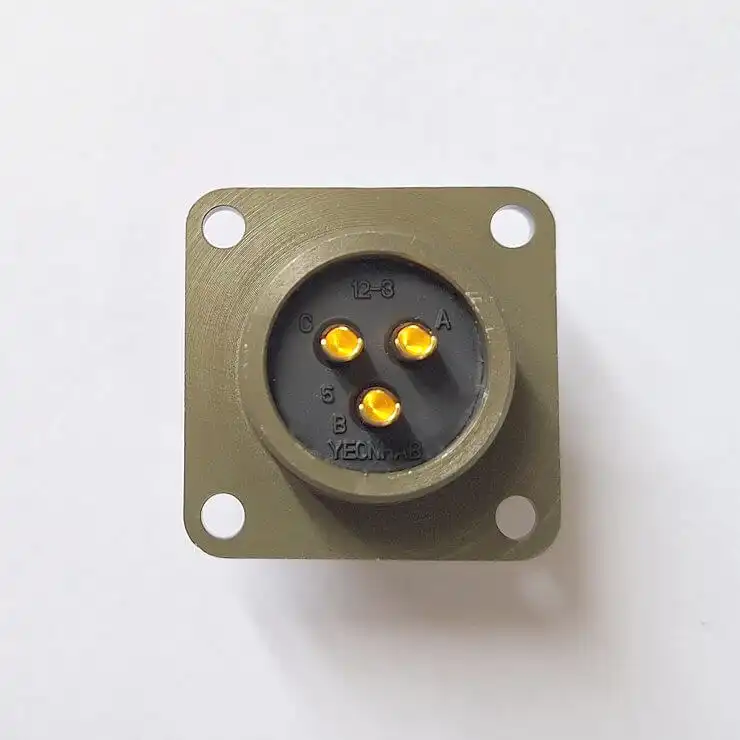

∗ الگوی نصب: فلنج (flange) مربعی استاندارد با چهار سوراخ از پیش‌تعبیه شده برای نصب سریع به همراه اورینگ‌های پنل یا واشرهای تخت.

ویژگی‌های کلیدی و مزایای عملیاتی

∗ اتصال سرنیزه‌ای (Bayonet) سه نقطه‌ای و مطمئن: برخلاف کانکتورهای رزوه‌دار برخوردار از استاندارد MIL-DTL-5015، این کانکتورها که از سبک MIL-C-26482 پیروی می‌کنند، از سیستم اتصال سرنیزه‌ای ۳ نقطه‌ای بهره می‌برند. این امر اتصال و جدا شدن سریع و بدون ابزار را تضمین می‌کند و در عین حال از جدا شدن تصادفی تحت نیروهای G بالا و ارتعاشات مکانیکی شدید جلوگیری می‌نماید.

∗ پوسته آلومینیومی مقاوم در برابر خوردگی: ماشینکاری و آهنگری شده از آلیاژ آلومینیوم با کشش بالا، با کرومات زیتونی مات استاندارد روی آبکاری کادمیوم (یا پرداخت‌های روی-کبالت/نیکل بدون الکترولس مطابق با RoHS)، مقاوم در برابر اسپری نمک، رطوبت و اکسیداسیون جوی.

∗ عایق‌های بادوام نئوپرن/پلی کلروپرن: مقاومت در برابر شکست دی‌الکتریک بالا، پایداری ابعادی در محدوده‌های دمایی شدید (منفی 55 درجه سانتیگراد تا مثبت 125 درجه سانتیگراد) و خواص خروج گاز کم را فراهم می‌کند.

∗ کنتاکت‌هایی با روکش طلا: کنتاکت‌های آلیاژ مس سایز 16 با آبکاری طلا-روی-نیکل، حداقل مقاومت تماس، انتشار سیگنال تمیز و قابلیت لحیم کاری بالا را تضمین می‌کنند.

کاربردهای صنعتی و نظامی معمول

به دلیل قفل ایمن یک سوم دور و برخورداری از استاندارد آب‌بندی قوی، کانکتور نظامی 3 پین Yeonhab؛ YH3116F 12-3P و YH3112E 12-3S به‌طور گسترده در موارد زیر قابل استفاده می‌باشد:

∗ تجهیزات اتوماسیون و CNC: سروو موتورها، انکودرها، سنسورهای فیدبک و کابل‌های کنترل که در معرض حرکت چند محوره مداوم هستند.

∗ ماشین‌آلات سنگین و حمل‌ونقل ریلی: خطوط مانیتورینگ موتور، جعبه‌های توزیع برق و اتصالات حسگر خارجی که در آنها شن، روغن و رطوبت وجود دارد.

∗ سیستم‌های زمینی دریایی و دفاعی: رابط‌های ارتباطی تاکتیکی، سکوهای آزمایش میدانی قابل حمل و مهارهای منبع تغذیه که نیاز به تعمیر و بازرسی سریع میدانی دارند.

∗ واحدهای پخش و موبایل: خطوط برق دوربین پخش فضای باز که نیاز به راه‌اندازی و جداسازی سریع دارند.

نکته: کانکتور نظامی 3 پین Yeonhab؛ YH3116F 12-3P و YH3112E 12-3S کاملاً با کانکتورهای معادل برخوردار از استاندارد MIL-DTL-26482 سری I از تولیدکنندگان دیگر از جمله Amphenol (سری PT)، Cannon/ITT (سری KPT) و Kukdong (KD3116 / KD3112) قابل تعویض و جایگزینی هستند. خصوصا در مورد محصولات کوکدانگ، که به جرائت می‌توان گفت فروشگاه اینترنتی کهرنیک بهترین مرجع ارائه کانکتورهای نظامی کوکدانگ در ایران است، این مساله به راحتی انجام می‌پذیرد؛ کافی است با ما تماس بگیرید! برای مشاهده محصولات Kukdong نیز صفحه “راهنمای خرید انواع کانکتور کوکدانگ (Kukdong) + قیمت [1405]” را مشاهده نمایید.

برای خرید کانکتور نظامی 3 پین Yeonhab؛ YH3116F 12-3P و YH3112E 12-3S با قیمتی مناسب از کهرنیک انتظار لازم نیست! با پشتیبان‌های ما از طریق روش‌های مختلفی که در سایت ارائه شده، تماس حاصل فرمایید و سوالات خود را مطرح کنید تا بهترین گزینه را با توجه به پروژه و بودجه شما در اختیار شما قرار دهند. نظر خود در ارتباط با این محصول را از طریق بخش نظرات (در پایین) با ما در میان بگذارید.
